    編號:BT-232B 門市備有現貨 1550. 含稅 $

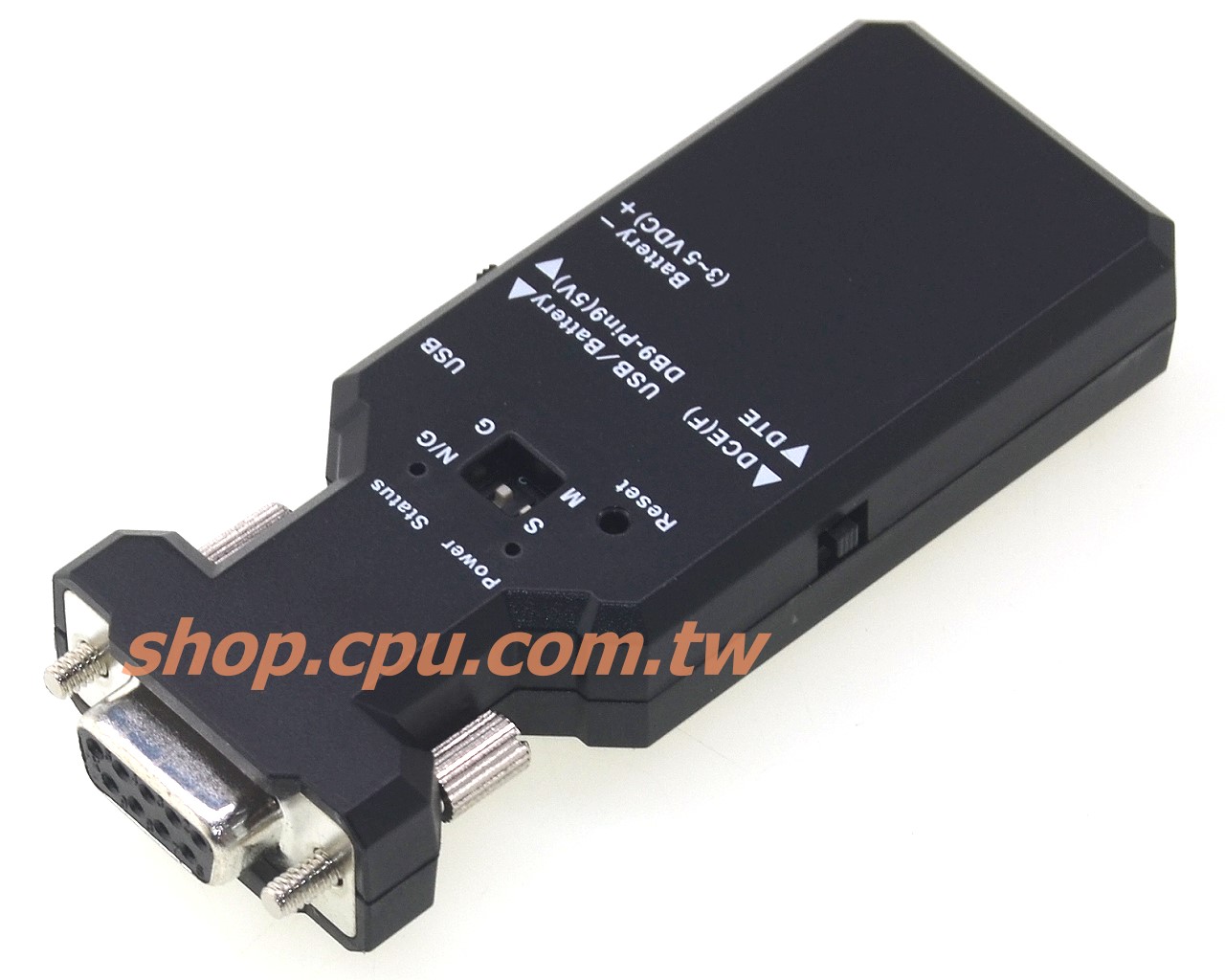

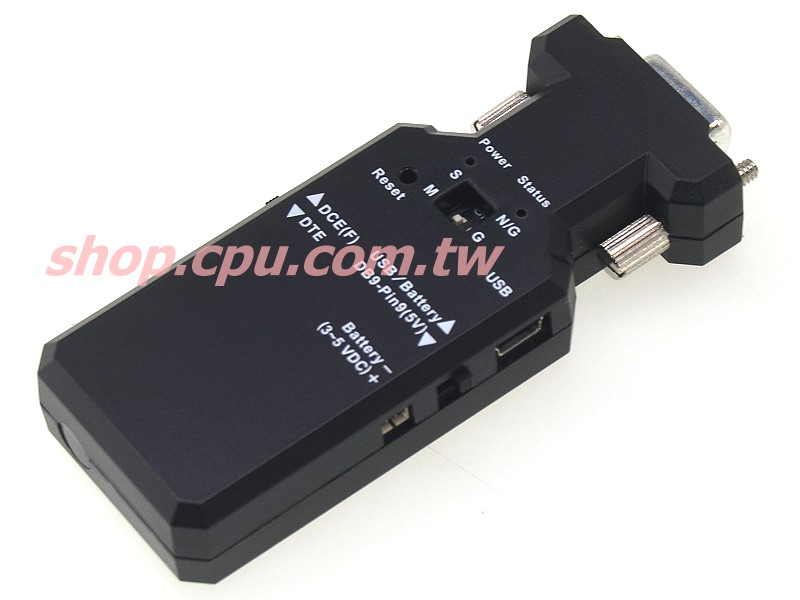

    品名:D9P 100M藍牙RS-232傳輸器內置天線 EDR,Class1(終端機設定)

    Bluetooth RS-232 Adapter
    熱賣程度推薦暢銷產品
    放到購物車
    門市儲位:1K4
    瀏覽:9194


    商品規格  Product SpecificationTOP

    QRcode 說明廣華頁碼:812583

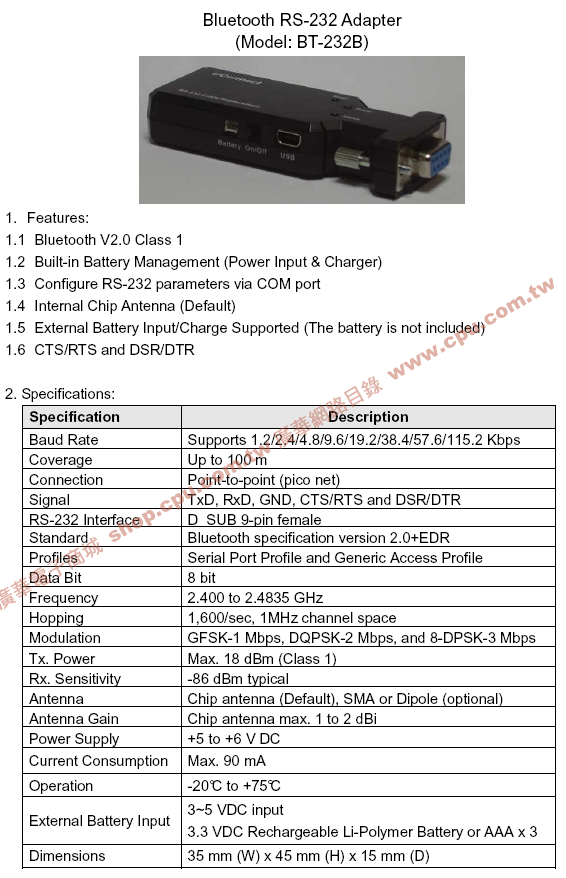

    藍牙RS-232傳輸器(9 Pin, D-type接頭,含外殼及內置天線, Class 1=100米)

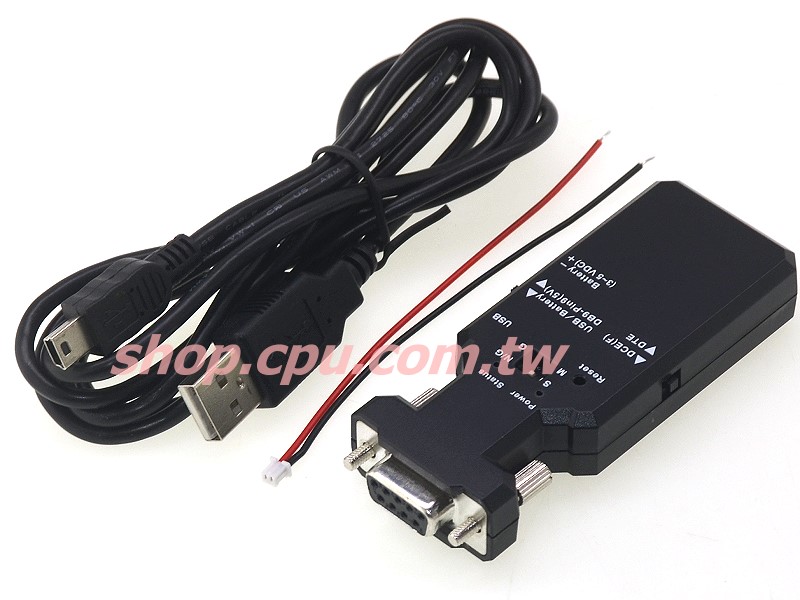

    無線接收器 x1、傳輸線 x1 / 組
    ◎ 支援藍牙 V2.0 Class 100米
    ◎ Built-in Battery Management (Power Input & Charger)
    ◎ RS-232接頭 parameters via COM port
    ◎ Internal Chip Antenna (Default)
    ◎ External Battery Input/Charge Supported (The battery is not included)
    ◎ CTS/RTS and DSR/DTR
    變壓器選購,可直接使用 USB 供電

    ◎ 傳輸速率︰Supports 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 Kbps
    ◎ 覆蓋範圍︰p to 100 m
    ◎ 連  接︰Point-to-point (pico net)
    ◎ 訊  號︰TxD, RxD, GND, CTS/RTS and DSR/DTR

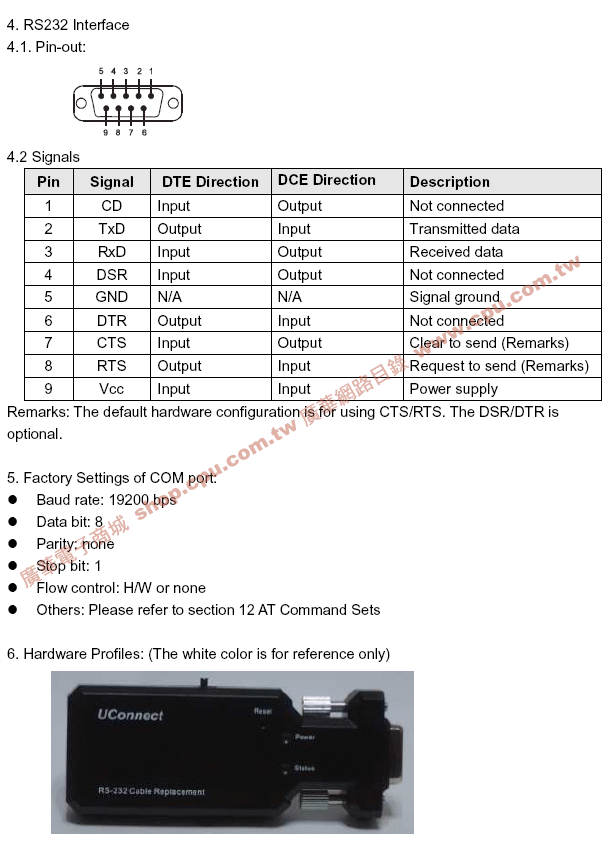

    ◎ RS-232 接頭︰D_SUB 9-pin female
    ◎ 規  範︰Bluetooth specification version 2.0+EDR
    ◎ Profiles︰Serial Port Profile and Generic Access Profile
    ◎ 資料位元︰8 bit
    ◎ 頻  率︰2.400 to 2.4835 GHz
    ◎ Hopping︰1,600/sec, 1MHz channel space
    ◎ Modulation︰GFSK-1 Mbps, DQPSK-2 Mbps, and 8-DPSK-3 Mbps
    ◎ Tx. Power ︰Max. 18 dBm (Class 1)
    ◎ Rx. Sensitivity︰-86 dBm typical
    ◎ Antenna︰Chip antenna (Default), SMA or Dipole (optional)
    ◎ Antenna Gain︰Chip antenna max. 1 to 2 dBi
    ◎ 變壓器︰+5 to +6 V DC
    ◎ 消耗電流︰Max. 90 mA
    ◎ 操作溫度︰-20°C to +75°C

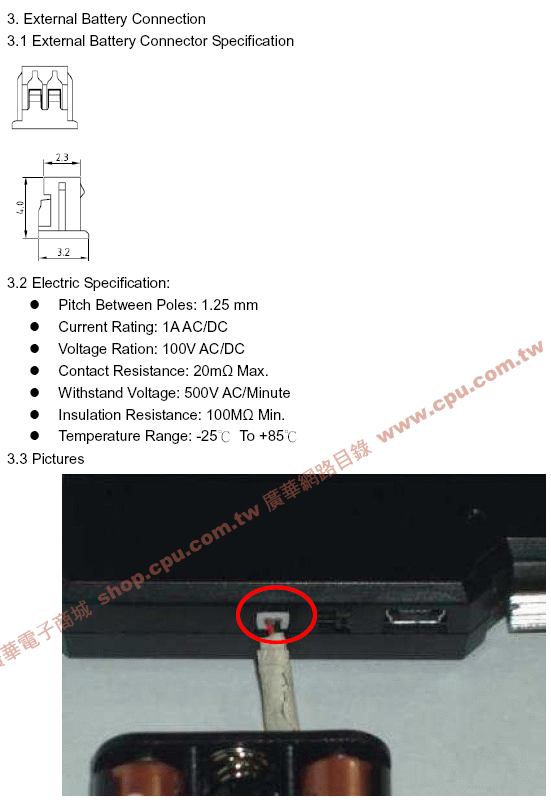

    ◎ External Battery Input︰3~5 VDC input
    ◎ 3.3 VDC Rechargeable Li-Polymer Battery or AAA x 3
    ◎ Size︰35 (W) x 45(H) x 15(D)mm

    ◎ Pitch Between Poles: 1.25 mm
    ◎ Current Rating: 1A AC/DC
    ◎ Voltage Ration: 100V AC/DC
    ◎ Contact Resistance: 20m Max.
    ◎ Withstand Voltage: 500V AC/Minute
    ◎ Insulation Resistance: 100M Min.
    ◎ Temperature Range: -25℃ To +85℃

    本產品支援 Android 作業系統之行動裝置
     Android 傳輸軟體
    ◎ 到 Android Market 上搜尋 uConnect
    ◎ 選擇 Bluetooth Terminal Software
     (1) 3.2"~4.5" : Phone version (Blue color)
     (2) 7"~11" : Tablet version (Green color)

     行動裝置應用:
    ◎ 數據或文件傳輸
    ◎ 獲取遠端藍芽設備的數據紀錄
    ◎ 藍芽串列規範 (SPP)
    ◎ 檢視 ASCII 或 Hex 16進制格式
    ◎ 支援 Android 2.x 或 3.x 作業系統
    ◎ 支援智慧型手機或平板電腦
    ◎ Support 7 data bits

     Android應用:
    ◎ RFID
    ◎ 條碼閱讀器 Bar code reader
    ◎ 收銀系統列印 POS Printer
    ◎ CNC, PLC
    ◎ LED字幕機 LED Sign
    ◎ 機器人 Robot
    ◎ SCADA
    ◎ 讀卡機 Card Reader
    ◎ 汽車診斷 Car diagnostic
    ◎ 電梯空調維修 Elevator, air conditioner maintenance
    ◎ 無人機 UAV
    ◎ 遠端遙控 Remote control
    etc...

    ◎ 後端應用軟體需自行開發或客製化,下載 Android 應用說明文件,目前 Android Market 上的 Free軟體僅能做到試通,若要若到控制需另行開發軟體。

    商品說明  Product IntroduceTOP

    藍牙之一對多為Master同時可連上之設備數量, 但同一時間只有一個裝置可以運作, 例如音響裝置在來電時轉為耳機, 音響就會中斷, 如需一對多有以下方式:

    1. PC端放Master, Slave在裝置端, 設定Auto模式(指令auto=y), 開啟其中一個Slave, 讓Master自動連線開啟電源之Slave

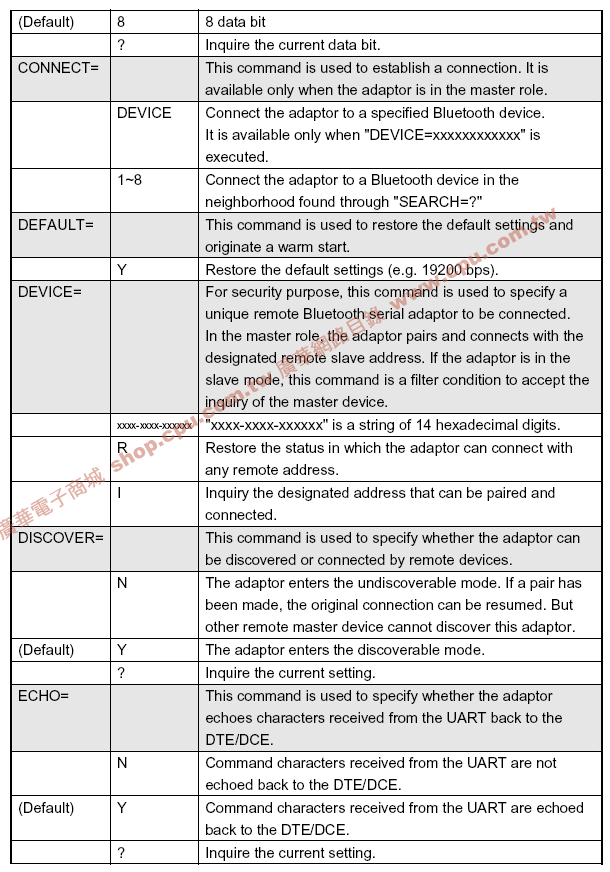

    2. 由Master端在連線狀態時下指令"<<<"切換為指令模式, 再以"connect=n"指令斷開幕前連線, 再下"connect=mac address"後可直接連線下一個裝置, 連續控制後就可以切換到不同裝置連線

    3. 改用UHF RS-232(一對多不限數量)或Wifi RS-232(最多一對五)

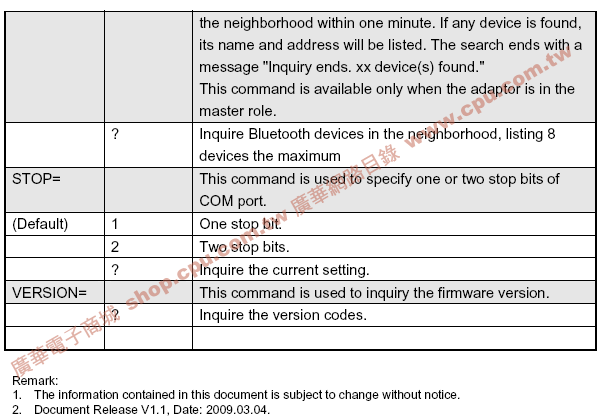

    ◎ 中文操作手冊


    ◎ 本公司實際安裝測試 Master / Slave 主從架構,設定流程


    用於 PLC 或 CNC 需做接線改裝

    快速設定說明
    步驟一、使用RS-232轉USB或直接連上PC COM port,供電:可利用 USB mini 5P 從電腦 USB 供電或利用所附的2p紅黑電源線,自行加購連接3號電池x3的電池盒做獨立供電
    步驟二、若為XP, 請開啟附屬應用程式-->通訊-->超級終端機,並將連線設定值設定與出廠值相同。超級終端機下載
    每秒傳輸位元:19200 bps
    資料位元:8
    同位檢查:無
    停止位元:1
    流量控制:無 (或硬體)

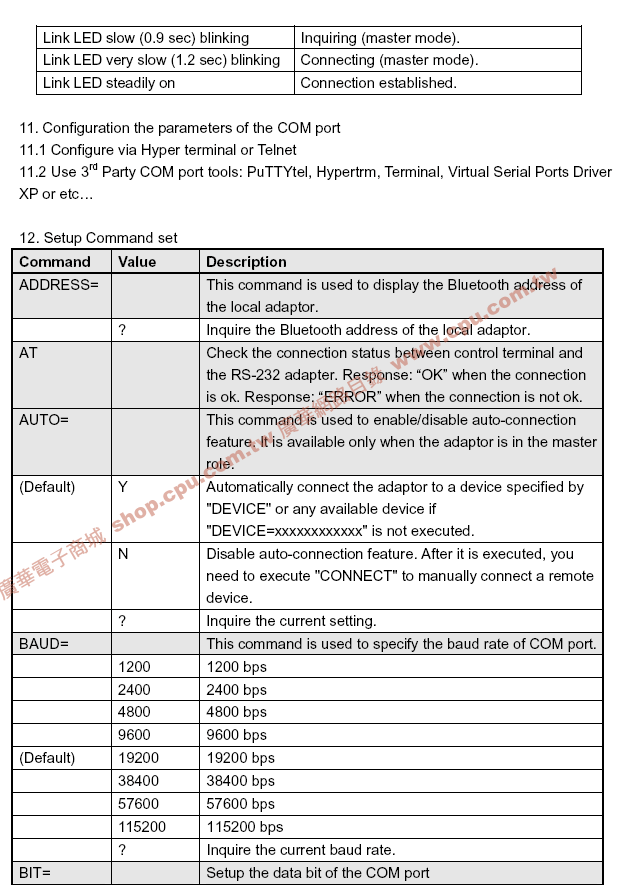

    步驟三:Key in "AT" , 若回應"OK"表示可以連線設定
    步驟四:出廠為Slave, 若要兩支對接, 要將另一個改為Master(連接電腦的那一端), 指令: ROLE=M
    步驟五:由Master端下搜尋指令: SEARCH=?, 約等待1分鐘, 當全部藍牙裝置都列出, 會出現Device "N", N為數字, 表示附近的所有藍牙裝置
    步驟六:選擇Serial Adapter之編號N, 下指令: CONNECT=N, 當藍色LED恆亮時, 表示連線成功。

    常見問題:
    一、超級終端機連不到,沒有反應

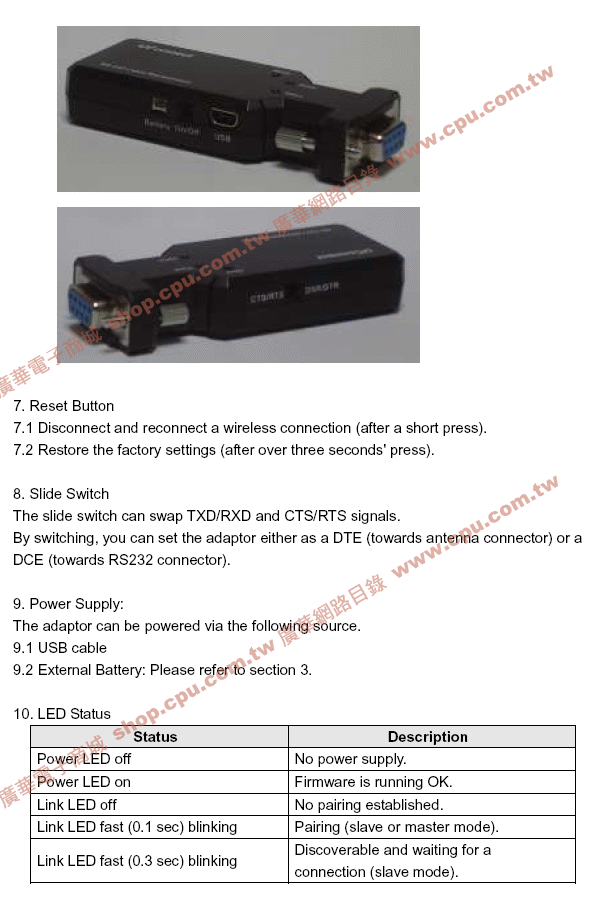

    答:請將 DCE(F) / DTE 設定為 DCE(F),若還是不行可能速率不對,請用迴紋針按住 Reset 3~5秒,回覆原廠設定值

    二、設定完成也配對成功,卻不能傳輸資料
    答:主從式架構請將 Master 的DCE(F) / DTE 設定為 DCE(F),Slave的 DCE(F) / DTE 設定為 DTE

    三、若設備為 7bit 該如何設定
    答:藍牙僅支援8 bits, 若設備為7 bits, 請參考以下之設定, 避免資料被切割造成錯誤:
      1. 電腦與藍芽傳輸時,傳輸設定一樣:例如電腦 4800,n,8,2 藍芽 4800,n,8,2
      2. 電腦設定需更改後,使用DNC軟體需要做同位檢查:電腦 4800,E,7,2 藍芽 4800,n,8,2

    中文版完整操作手冊





    商品說明
    商品說明
    商品說明
    商品說明
    商品說明
    商品說明
    商品說明
    商品說明
    商品說明
    商品說明
    配 件:   產 地: Taiwan
    尺 寸: 35 (W) x 45(H) x 15(D)mm  重 量:
