    編號:GH-719 門市備有現貨 請登入 含稅 $
    品名:微波感應 都卜勒 位移模組

    熱賣程度
    放到購物車
    放到詢價單
    加入收藏
    門市儲位:2G3
    瀏覽:6817


    商品規格  Product SpecificationTOP

    QRcode 說明廣華頁碼:27949

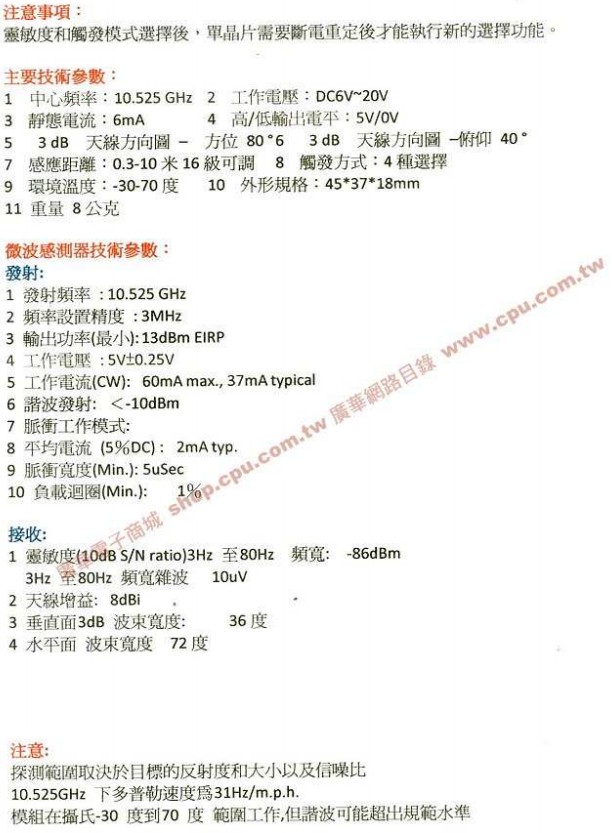

    ◎ 中心頻率:10.525 GHz
    ◎ 工作電壓:DC6V~20V
    ◎ 靜態電流:6mA
    ◎ 高/低輸出電平:5V/0V

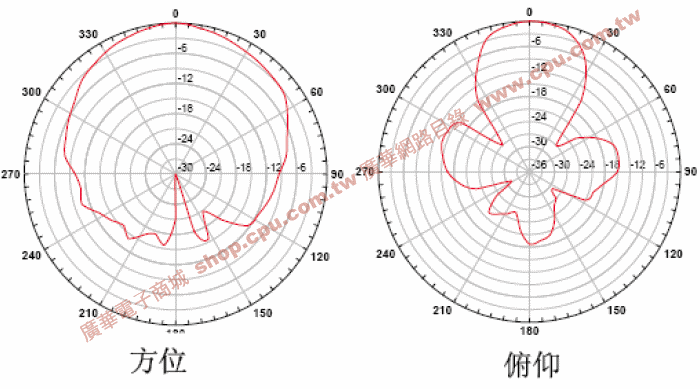

    ◎ 3 dB 天線方向圖 - 方位 80 °
    ◎ 3 dB 天線方向圖 -俯仰 40 °
    ◎ 感應距離:0.3-10米16級可調
    ◎ 觸發方式:4種選擇
    ◎ 環境溫度:-30-70度
    ◎ Size:45(L) x 37(W) x 18(D) mm
    ◎ 應用範圍:安防產品、人體感應玩具、人體感應燈具、工業自動化控製等

    訊號穿透能力:經實測 50mm木板+180mm書本 = 230mm ,訊號可穿透

    商品說明  Product IntroduceTOP

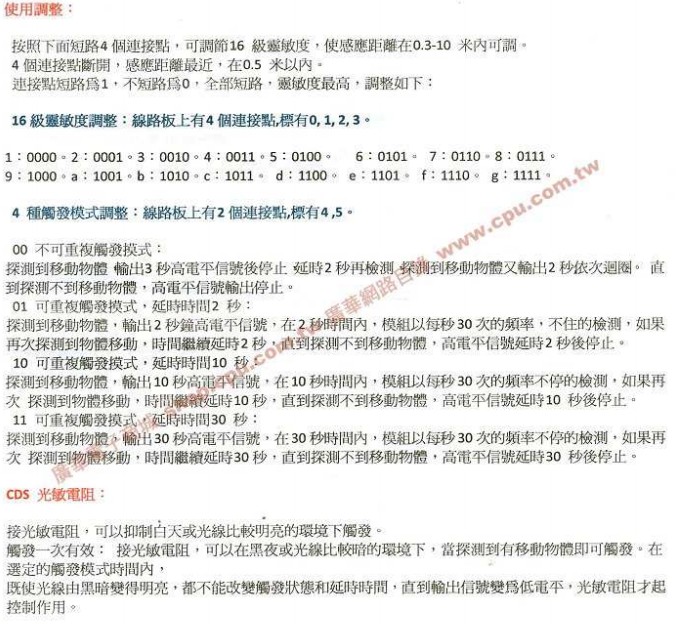

    CDS光敏電阻:
    ◎ 接光敏電阻,可以抑制白天或光線比較明亮的環境下觸發。
    ◎ 觸發一次有效:
    接光敏電阻,可以在黑夜或光線比較暗的環境下,當探測到有移動物體即可觸發。在選定的觸發模式時間內,既使光線由黑暗變得明亮,都不能改變觸發狀態和延時時間,直到輸出信號變為低電平,光敏電阻才起控製作用。

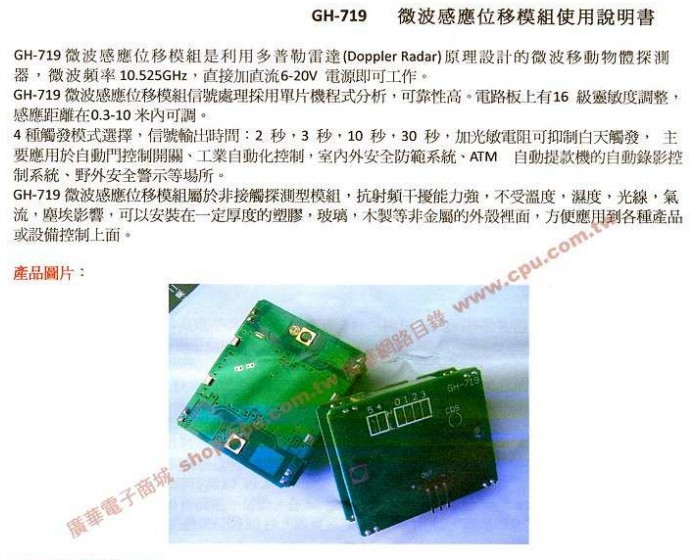

    ◎ 微波感應位移模組信號處理採用單片機程序分析,可靠性高。電路板上有16級靈敏度調整,感應距離在0.3-10米內可調。4種觸發模式選擇,信號輸出時間:2秒,3秒,10秒,20秒,加光敏電阻可抑制白天觸發,主要應用於自動門控制開關、工業自動化控制,室內外安全防範系統、ATM自動提款機的自動錄像控制系統、野外安全警世等場所
    ◎ 微波感應位移模組屬於非接觸探測型模組,抗射頻干擾能力強,不受溫度,濕度,光線,氣流,塵埃影響,可以安裝在一定厚度的塑料,玻璃,木製等非金屬的外殼裡面,方便應用到各種產品或設備控制上面

    常見問題說明
    ◎ 本產品母體頻率為 10.525GHz 的微波傳感器,工作頻率在 Ku段,幾乎沒有外界頻率對其干擾,可靠性很高
    ◎ 微波傳感器受控於本身的單晶片,傳感器發射電流只有 0.8mA,不會對 GSM 900Mhz、GSM 1800MHz、GSM 1900MHz、WCDMA 2.5G、3G、3.5G 這些頻率的信號造成干擾。


    商品說明
    商品說明
    商品說明
    商品說明
    商品說明
    配 件:   產 地:
    尺 寸:   重 量:

    訂購說明  Order InformationTOP

    • 本產品公司門市備有現貨(2G3)
    • 注意! 電子零組件本公司同一產品可能有多家供應商,每家供應商的產品尺寸可能會有差異,廣華電子商城網站上的尺寸圖『僅供參考』,請勿於收到商品前就進行 LAYOUT 或 開發。
    • 本公司不接受電話訂購,請加入會員登入後線上訂購或透過傳真或E-Mail訂購並請留下聯絡基本資料[聯絡人大名、聯絡電話、送貨地址,公司請留公司資料與統編],業務人員收到後會回傳正式報價單與付款方式,待匯款後訂單才會成立。
    • 電子商城價格僅對會員公開,若您看不到價格, 請登入或註冊為本商城會員。
    • 電子商城目前服務地區僅含台灣地區及其所屬離島,所列價格為NT
    • 海外地區會員可請台灣地區朋友代購或另外採用美金報價,大中華地區可採美金或人民幣報價,運費均另計。
    • 除特別註明之商品外,單張訂單金額未滿2000元,須收運費80元,選擇貨到付款,除運費外,須另加收手續費50元。
    • 產品價格大幅波動,網站價格可能不及更新,所有訂單業務人員均會以電話或E-Mail確認訂單價格,在未收到服務人員確認訂單之前請勿逕行匯款。
    • 台灣東部地區及離島視情況與訂單內容需酌加收運費。
    • 部份特別註明之商品,因採工廠直接出貨方式,目前不接受使用貨到付款的付款方式。
    • 付款完成後請儘速將匯款收據利用 E-Mail 或傳真回傳,如此可縮短您訂單的處理時程。
    • 本公司盡可能維護電子商城規格、價格及說明的正確性,但仍需依產品包裝或原廠公告敘述為準,本公司保留接受訂單與否的權利。
    • 電子商城與公司門市價格一致,除特別註明僅限網路下單者除外。
    • 產品產地不保證聲明:各廠牌製造商其製造工廠可能分佈世界各地,即使相同產品不同批號產地也可能有異,本網站上所示之產地為我司第一批進貨時產品,但不保證後續進貨產品之產地,以原廠供貨為準,我司無法為每批進貨更新網頁的產地標示。

    相關產品  Related Products LinksTOP



    目前的產品  Q&ATOP

    問題:之前聽你悶的建議供電電壓6-20V 結果好像燒毀了 請貴公司再確認


    廣華客服:
    工作電壓:DC6 ~ 20V 靜態電流:6mA 動作後輸出會有:DC5V (高電位) 及 DC0V (低電位)輸出 以上數據 沒問題,請檢視連接腳位、輸入電流是否正確,及電源供應是否穩定
    2010-05-03 09:00:44
    問題:gh719應該是gh100改裝的 gh100供電電壓為5v 為何gh719為何變為DC6V~20V


    廣華客服:
    這是原廠所提供的數據,已向原廠求證過數據沒問題
    2010-04-26 10:19:40
    問題:你好, 先前我的同事和你們訂購了一組GH-719此產品,目前我們測試,接電之後,訊號端永遠一直處於0v,低電位的狀態,沒有任何偵測動作產生,原廠說明書,沒有太詳盡的說明,請問你們有測試過了嗎?或是其他購買的場商有發生類似我們的問題呢? 謝謝!


    廣華客服:
    請參考以下網址,第二點電路調整說明中,設定靈敏度與觸發方式,設定完成後,於天線前端移動物體去做觸發 http://shop.cpu.com.tw/description/38/798/35878/gh-719.pdf
    2010-01-27 14:55:07
    問題:你好,我想請問這個感測器的大小大約是多少,我需要長、寬、高大約的長度 還有我想請問這個感測器,可以穿透多厚的物體做感測呢? 謝謝!


    廣華客服:
    Size:45(L) x 37(W) x 18(D) mm 穿透厚度:原廠未提供此一數據,可安裝於一般儀器ABS材質的機盒
    2010-01-12 17:43:40
    問題:理論上......,我的意思是,既然微波感應可以感測人體及物體的移動,是經由射頻電波發射出去之後反射回來的信號作判斷的,***係屬接收敏感的裝置***,我不擔心GSM被干擾,我擔心的是GSM去干擾微波感應模組,因為GSM會24H向基地台確認開機狀態,如同手機,貴公司是否方便實體測試,將感測模組通上電,手機置於微波模組20CM處,待機測試10分中,另手機撥出測試。因為這模組貴了點,不希望買回來之後會有上述問題。若貴公司亦不方便測試小弟也只能嚐試看看。


    廣華客服:
    非常抱歉,我司為經銷商,不方便針對產品的可靠性等做實測。
    2009-12-23 17:35:17
    問題:請問這東西有無現貨,備貨需要多久時間,另請問會不會被行動電話遮蔽器干擾,又或會不會被行動電話干擾?因為我要應用的地方貼近GSM模組。


    廣華客服:
    1. 今天貨剛到,歡迎購買 2. 其中心頻率為 10.525 GHz ,與GSM 900Mhz 、1800MHz、1900MHz 及 WCDMA 2.5G 、3G、3.5G 頻率範圍差距很大,理論上不容易受到干擾。
    2009-12-23 10:12:10
