    NRF-24L01P-PL
    含稅 $ 請登入

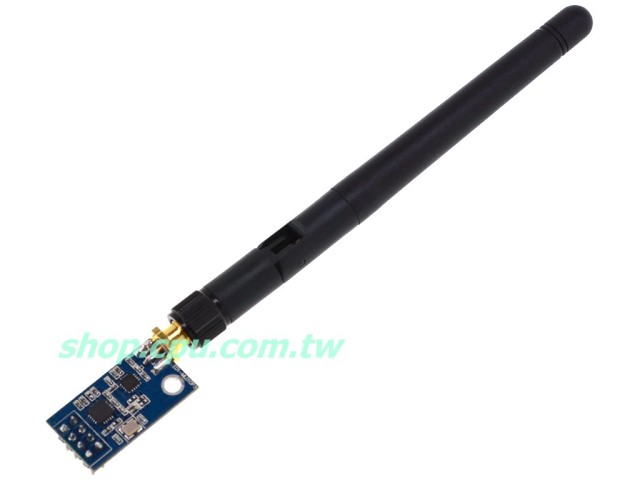

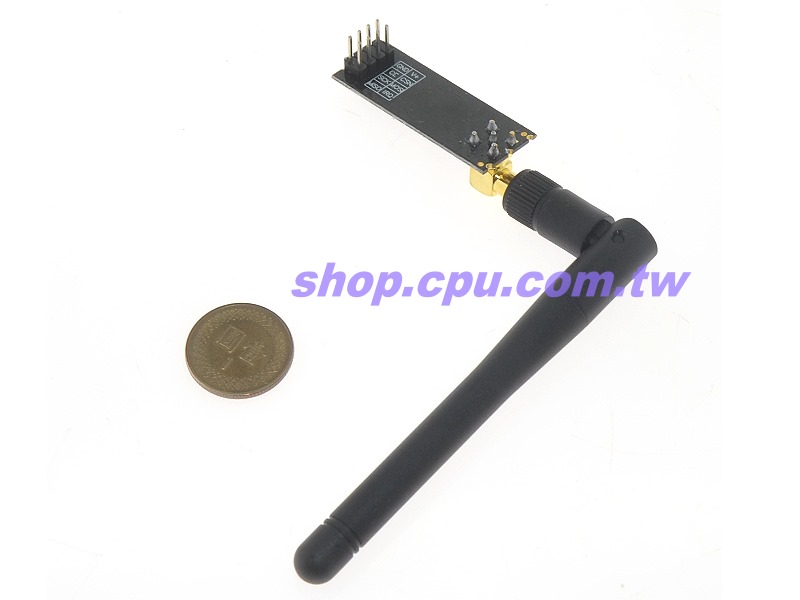

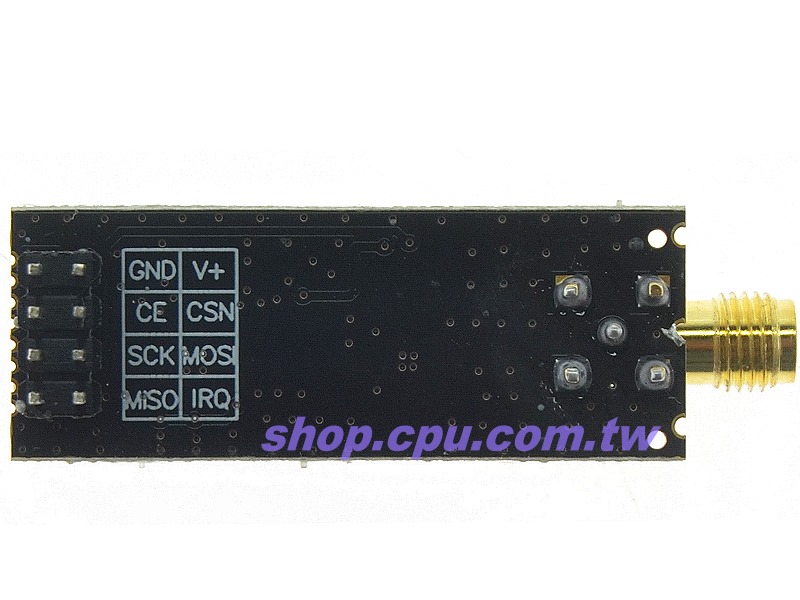

    22dBm 2.4G 無線模組 (PA+LNA 附天線)
    熱賣程度
    門市備有現貨 放到詢價單 放到購物車

    分享到臉書!

    瀏覽:1814 列印:75
     友善列印   商品Q&A   加入收藏   PDF下載 轉換簡體版


    廣華頁碼:488879
    QRcode 說明
    手機用二維條碼
    http://shopcpu.cc/488879
    ◎ 具有功率放大器(PA)和低雜訊放大器(LNA),配合高增益天線在250Kbps速率下,傳輸距離接近◎1200M,測試高度離地1.5M
    ◎ 傳輸距離(用3.5dBi天線):1157公尺@250K、800公尺@1M、610公尺@2M
    ◎ 發射電流:約95mA
    ◎ 接收電流:約20mA
    ◎ 最大發射功率:22dBm
    ◎ 功率放大器(PA)增益:22dB
    ◎ 低雜訊放大器(LNA):10db
    ◎ 接收靈敏度:-106dBm@250Kbps、-96dBm@1Mbps、-92dBm@2Mbps
    ◎ 待機功耗 ( POWER DOWN,CE=0 ):约0.7uA
    ◎ 供電電壓:1.9 ~ 3.6V
    ◎ 使用注意:CE脚,不能高於3.6V,當使用5V單晶片時,可以使用2個1K电阻分壓到2.5V。

    ◎ 配件:天線 x 1

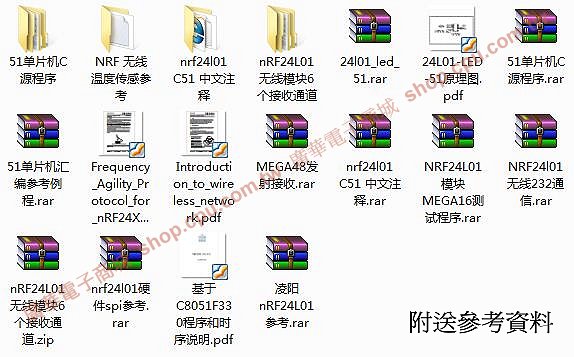

    技術資料、範例程式 (進入後,點左上角[檔案]--[下載])
    ◎ PA、LNA、射频開官、濾波器等,全部集成到單晶片,比分離式方案性能更優,抗干擾能力更強
    ◎ 全部採用0402元件,使得模組的體積更小,同時性能比0603的更好
    ◎ 此模組工作於免許可的2.4G ISM頻段,核心採用的Nordic公司晶片nRF24L01P
    ◎ 比上一代產品nRF24L01具有更高的可靠性,更多的功率等級,以及更遠的傳輸距離和更低的功耗
    ◎ 採用優質元件,阻容感全部採用日本村田,晶振為進口10ppm/9pF,3225封裝,模組整體性能非常優良。
    ◎ 以通過24L01P的CE引腳,控制後面的PA+LNA以及射頻開關,從而可以將整板電流控制到最低達到5uA。
    ◎ 模組供電範圍是1.9-3.6V,極寬的供電範圍滿足電池供電要求
    ◎ 模組可以使用外部MCU,採用SPI介面進行通信,速率支持高達10Mbps

    商品說明
    商品說明
    商品說明
    包裝/配件:
    產 地:

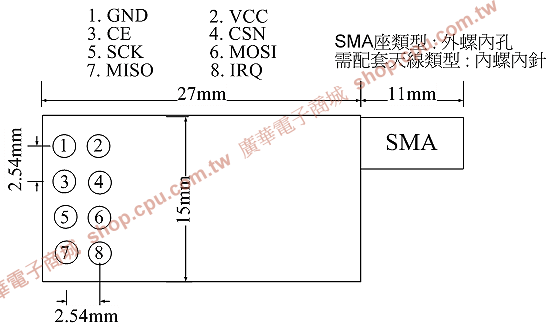

    Size:27(L) x 15(W)mm
    Weight:
     ID:45404
