    編號:NFC-PN532 門市備有現貨 1460. 含稅 $
    品名:NFC RFID PN532開發板

    PN532 Breakout Board
    熱賣程度推薦暢銷產品
    放到購物車
    放到詢價單
    門市儲位:2G7
    瀏覽:12915


    商品規格  Product SpecificationTOP

    QRcode 說明廣華頁碼:668713
    ◎ PN532是一個高度集成的非接觸讀寫晶片,它包含80C51微控制器內核,集成了13.56MHz下的各種主動/被動式非接觸通信方法和協議。
    ◎ PN532傳輸模塊支持6種不同的工作模式:
          ◎ 讀寫器模式,支持ISO/IEC 14443A / MIFARE機制
          ◎ 讀寫器模式,支持 FeliCa機制
          ◎ 讀寫器模式,支持ISO/IEC 14443B機制
          ◎ 卡操作模式,支持ISO 14443A / MIFARE機制
          ◎ 卡操作模式,FeliCa機制
          ◎ ISO/IEC18092,ECM340點對點
    ◎ 帶40kB ROM和1 kB RAM的80C51微控制器內核
    ◎ 高度集成的模擬電路,解調和譯碼響應
    ◎ 輸出緩衝驅動器通過最少量的外部無源器連接天線
    ◎ 集成了RF場檢測器
    ◎ 集成了數據模式檢測器
    ◎ 支持ISO/IEC 14443A / MIFARE
    ◎ 只在讀寫器模式中支持ISO/IEC 14443B
    ◎ 在讀寫器模式中典型工作距離超過50mm,具體距離由天線尺寸、調諧和電源決定
    ◎ 在NFCIP-1模式下工作距離高達50mm,具體視天線的尺寸、調諧以及電源而定
    ◎ 在卡操作模式中典型工作距離約為100mm,具體距離由天線尺寸、調諧和外部場強度決定
    ◎ 在讀寫器模式中,支持Mifare Classic加密,可支持212 kbit/s和424 kbit/s兩種更高數據傳輸速率
    ◎ FeliCa模式下,支持106kbit/s 、212kbit/s和424kbit/s的通信波特率
    ◎ 集成了NFCIP-1的RF接口,傳輸速率高達424kbit/s
    ◎ 支持主機接口:SPI接口、I2C接口、串行UART
    ◎ 靈活的中斷模式
    ◎ 低功耗模式、硬體斷電模式、軟體斷電模式
    ◎ 當器件處於掉電模式時能夠通過I2C、HSU和SPI接口自動喚醒
    ◎ 可編程定時器
    ◎ 石英晶體振盪器
    ◎ 2.7V~5.5V的電源
    ◎ 供外部加密芯片使用的電源切換功能
    ◎ 控制外部設備的專用I/O管腳
    ◎ 供產品測試使用的集成天線檢測器
    ◎ 與外部加密IC連接的ECMA 373 NFC-WI接口

    ◎ 出貨時附 白卡 或 感應扣,以庫存為準不可指定。
    開發文件下載1
    開發文件下載2
    Win7 使用 Libnfc 教學相關資料

    商品說明  Product IntroduceTOP

    ◎ 產品介紹:
          @ PN532是NXP最近推出的一款NFC芯片,支持讀卡器模式和卡模式(需要卡芯片Smart MX),支持TypeA、TypeB、TypeC三個標準,
          @ 內部帶一個MCU51,支持命令方式,可以直接跟PC串埠連接成為一個RFID讀卡器,簡單方便,成本低,性能好。

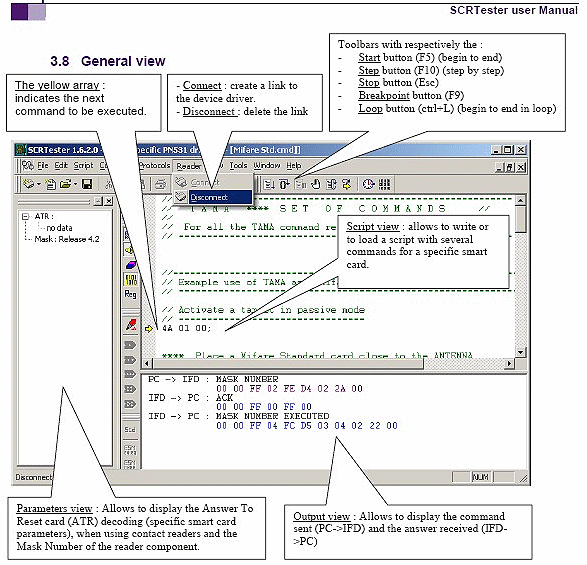

          @ 讀卡器通過串口和電腦連接,上位機可以使用libnfc,libnfc是一個開源的軟件,功能特別強大,實現了很多nfc的功能。
          @ 電路板全部採用機器焊接,外觀整齊漂亮,質量穩定可靠。
          @ 絕對不會出現虛焊和短路。市面上一些採用手工焊接的PN532(QFN封裝)電路板,由於QFN封裝的原因經常發生虛焊和短路現象。

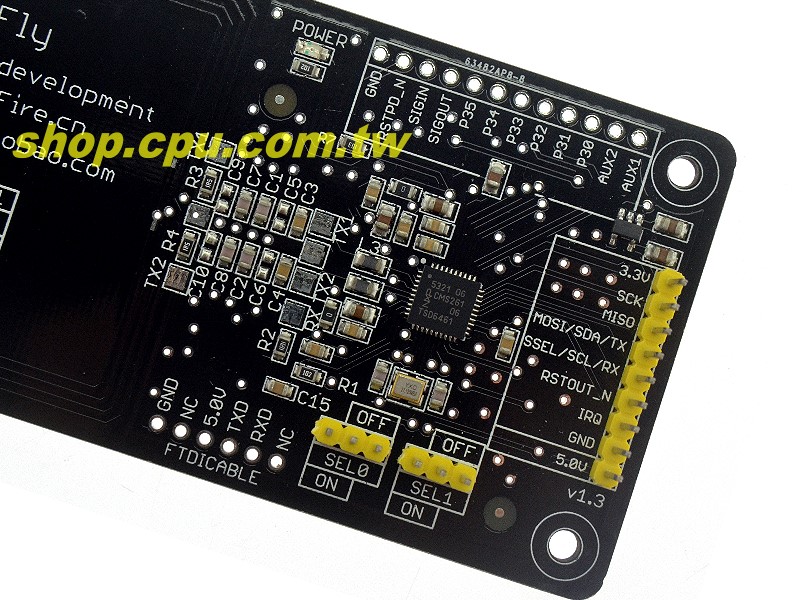

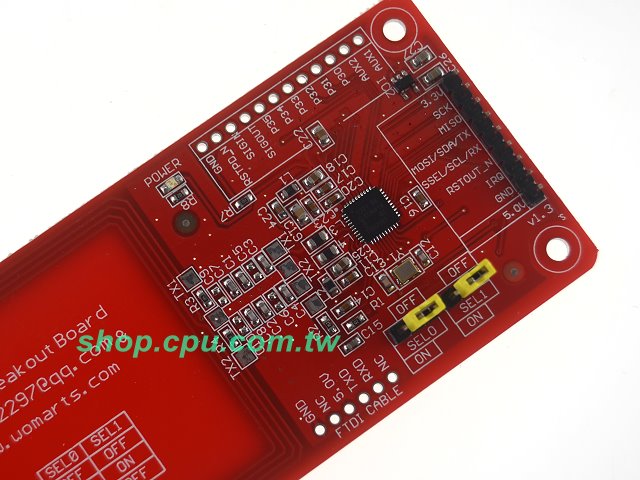

          @ 電路板將PN532的所有引腳都引出來,方便二次開發評估,包括smartMX芯片的接口也引出來。
          @ 電路板天線經過數學公式的計算,達到最佳的匹配效果,3.3v供電,最遠的讀卡距離可以達到7.5CM!
    ◎ NFC英文全稱Near Field Communication,是由飛利浦和索尼聯合開發的一種全新的近距離無線通信技術。
    ◎ 不久前,由多家公司、大學和用戶共同成立了泛歐聯盟,旨在開發NFC的開放式架構,並推動其在手機中的應用。
    ◎ NFC由非接觸式射頻識別(RFID)及互聯互通技術整合演變而來,在單一芯片上結合感應式讀卡器、感應式卡片和點對點的功能,能在短距離內與兼容設備進行識別和數據交換。
    ◎ 這項技術最初只是RFID技術和網絡技術的簡單合併,現在已經演變成一種短距離無線通信技術,發展態勢相當迅速。
    ◎ RFID不同的是,NFC具有雙向連接和識別的特點,工作於13.56MHz頻率範圍,作用距離10厘米左右。
    ◎ NFC技術在ISO 18092、ECMA 340和ETSI TS 102 190框架下推動標準化,同時也兼容應用廣泛的ISO 14443 Type-A、B以及Felica標準非接觸式智能卡的基礎架構。
    ◎ NFC芯片裝在手機上,手機就可以實現小額電子支付和讀取其他NFC設備或標籤的信息。
    ◎ NFC的短距離交互大大簡化整個認證識別過程,使電子設備間互相訪問更直接、更安全和更清楚。通過NFC,電腦、數碼相機、手機、PDA等多個設備之間可以很方便快捷地進行無線連接,進而實現數據交換和服務。
    ◎ NXP(原飛利浦)對未來的願景是塑造一個人人可隨時隨地連接到想要的信息、娛樂與服務的世界,NFC 技術在這個願景中佔有極重要的地位。
    ◎ 它的直覺式運作模式,讓消費者便於操作使用,此外,它還集成了許多安全功能,使它成為付款機制與金融應用的理想選擇。

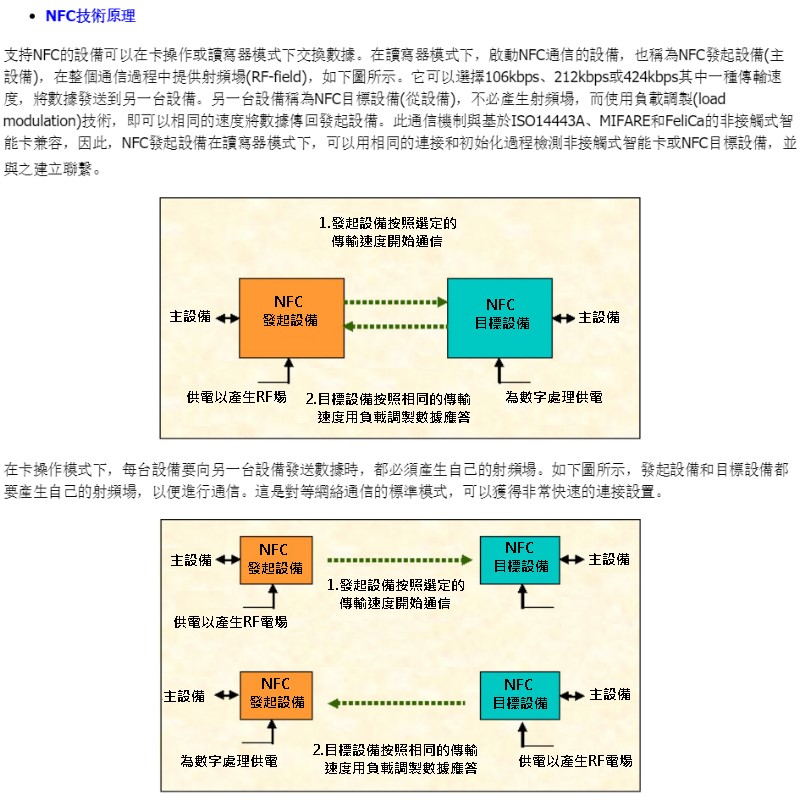

    ◎ NFC技術原理
          @ 支持NFC的設備可以在卡操作或讀寫器模式下交換數據。
          @ 在讀寫器模式下,啟動NFC通信的設備,也稱為NFC發起設備(主設備),在整個通信過程中提供射頻場(RF-field)。
          @ 它可以選擇106kbps、212kbps或424kbps其中一種傳輸速度,將數據發送到另一台設備。
          @ 另一台設備稱為NFC目​​標設備(從設備),不必產生射頻場,而使用負載調製(load modulation)技術,即可相同的速度將數據傳回發起設備。
          @ 此通信機制與基於ISO14443A、MIFARE和FeliCa的非接觸式智能卡兼容,因此,NFC發起設備在讀寫器模式下,可以用相同的連接和初始化過程檢測非接觸式智能卡或NFC目標設備,並與之建立聯繫。


    商品說明
    商品說明

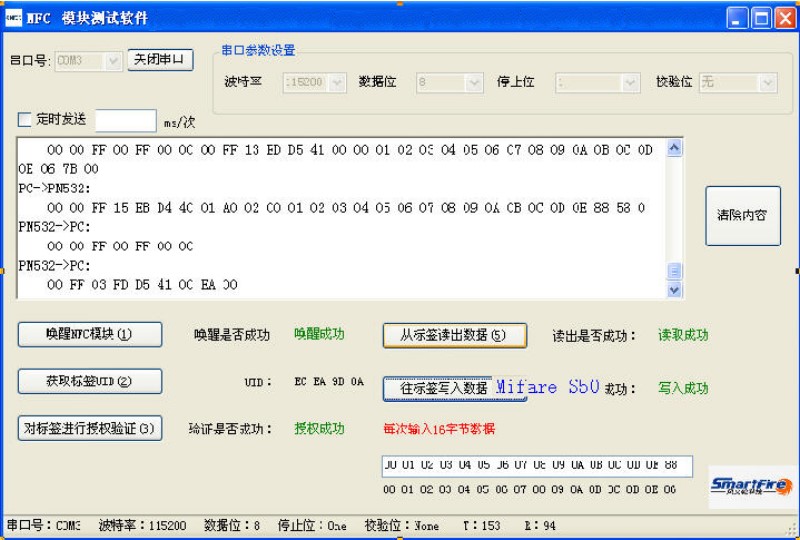

    配 件: NXP的S50的M1白卡 或 感應扣(隨機) x 1、 PN532的技術手冊及PDF原理圖 (網頁下載)、libnfc配件測試軟體 (網頁下載)  產 地:
    尺 寸: 120(L) x 50(W) x 12(H) mm /含針腳  重 量:

    訂購說明  Order InformationTOP

    • 本產品公司門市備有現貨(2G7)
    • 注意! 電子零組件本公司同一產品可能有多家供應商,每家供應商的產品尺寸可能會有差異,廣華電子商城網站上的尺寸圖『僅供參考』,請勿於收到商品前就進行 LAYOUT 或 開發。
    • 本公司不接受電話訂購,請加入會員登入後線上訂購或透過傳真或E-Mail訂購並請留下聯絡基本資料[聯絡人大名、聯絡電話、送貨地址,公司請留公司資料與統編],業務人員收到後會回傳正式報價單與付款方式,待匯款後訂單才會成立。
    • 電子商城價格僅對會員公開,若您看不到價格, 請登入或註冊為本商城會員。
    • 電子商城目前服務地區僅含台灣地區及其所屬離島,所列價格為NT
    • 海外地區會員可請台灣地區朋友代購或另外採用美金報價,大中華地區可採美金或人民幣報價,運費均另計。
    • 除特別註明之商品外,單張訂單金額未滿2000元,須收運費80元,選擇貨到付款,除運費外,須另加收手續費50元。
    • 產品價格大幅波動,網站價格可能不及更新,所有訂單業務人員均會以電話或E-Mail確認訂單價格,在未收到服務人員確認訂單之前請勿逕行匯款。
    • 台灣東部地區及離島視情況與訂單內容需酌加收運費。
    • 部份特別註明之商品,因採工廠直接出貨方式,目前不接受使用貨到付款的付款方式。
    • 付款完成後請儘速將匯款收據利用 E-Mail 或傳真回傳,如此可縮短您訂單的處理時程。
    • 本公司盡可能維護電子商城規格、價格及說明的正確性,但仍需依產品包裝或原廠公告敘述為準,本公司保留接受訂單與否的權利。
    • 電子商城與公司門市價格一致,除特別註明僅限網路下單者除外。
    • 產品產地不保證聲明:各廠牌製造商其製造工廠可能分佈世界各地,即使相同產品不同批號產地也可能有異,本網站上所示之產地為我司第一批進貨時產品,但不保證後續進貨產品之產地,以原廠供貨為準,我司無法為每批進貨更新網頁的產地標示。

    相關產品  Related Products LinksTOP



    目前的產品  Q&ATOP

    問題:我用arduino的和pn532做整合。嘗試讀取資料,用的是網路上ndef的libary和arduino的example code 功能是讀取資料並用串列埠傳輸回電腦上觀看。但是卻出現"Didn't find PN53x board"的訊息,訊號燈都有亮,但不管怎麼測試都是相同的情形。想請問該怎麼解決。我用的IC2模式,參考你們產品業面的"PN532開發板 I2C測試教程.pdf"檔的連接方式。但是我發現這個檔案有問題:RSTOUT_N、IRQ這兩條線的文字敘述和圖片不一樣。


    廣華客服:
    1. 非常抱歉,查無您的購買紀錄,此類產品,不同製造商生產的產品可能會有腳位定義順序不同的問題,請依實際購買到的版本做相對應的線 2. 此類開發實驗版也可能因為,A廠製造的產品,用B廠提供的範例 Code 因為腳位定義順序不同或晶片版本不同導致無法正常執行,請自行檢測程式碼的定義,或尋求原購買商家協助
    2014-12-26 10:26:24
