    編號:BF350-3AA-15 門市備有現貨 370. 含稅 $

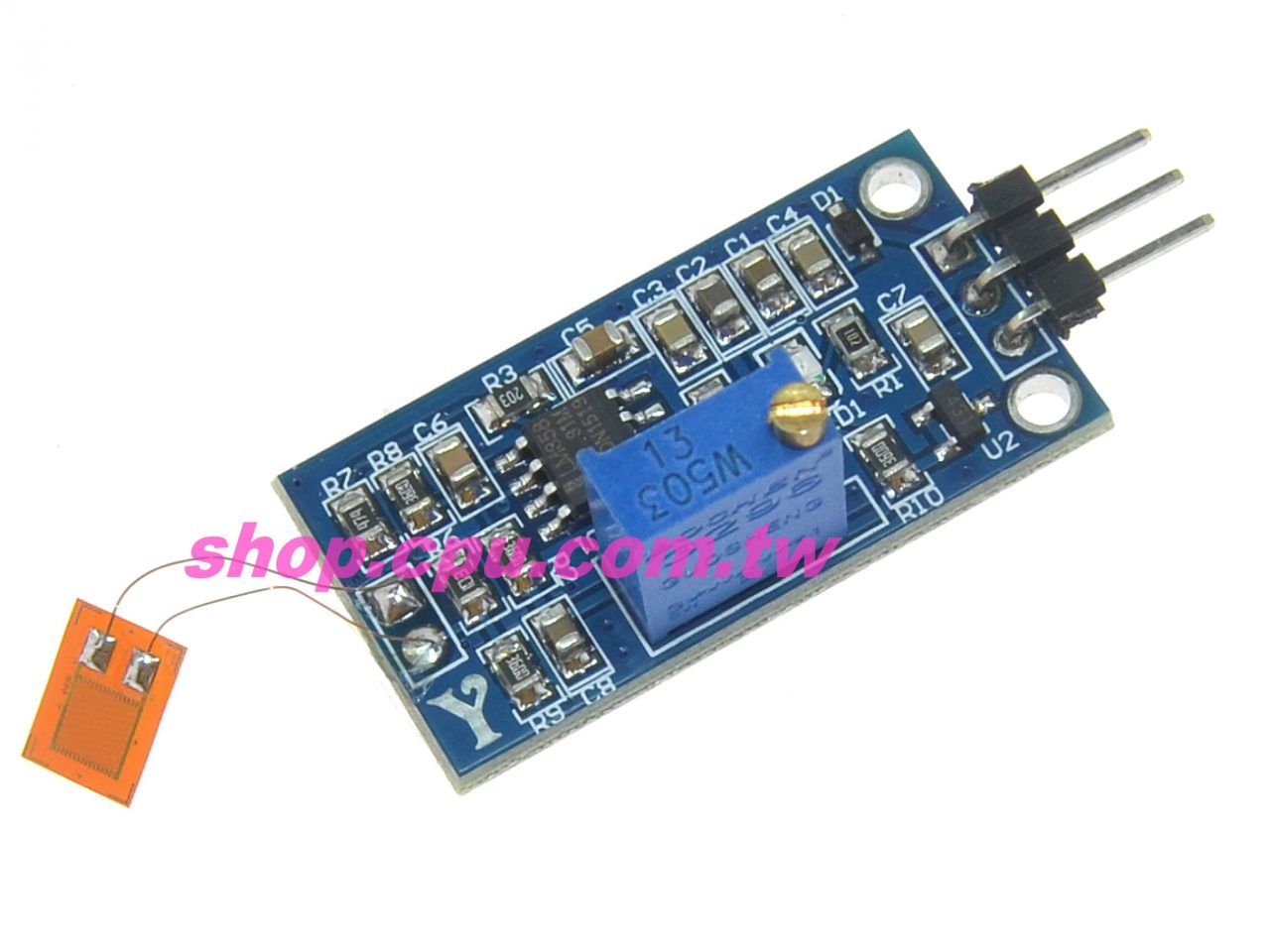

    品名:350Ω 彎曲/應變片感測器 放大模組(含彎曲感測器)

    熱賣程度
    放到購物車
    放到詢價單
    加入收藏
    10PCS以上 另有優惠價格
    門市儲位:2G2
    瀏覽:5141


    商品規格  Product SpecificationTOP

    QRcode 說明廣華頁碼:41536
    ◎ 模組規格:
          ◎ 電壓:5V
          ◎ 二級管反向保護,防止電源接反了
          ◎ 板上帶有藍色LED電源指示燈
          ◎ 模擬量輸出
          ◎ 彎曲度越大輸出電壓越高
          ◎ 帶有調零電位器
          ◎ 可以用電位器調節輸出起始電壓
          ◎ 輸出模擬電壓:0 ~ 3.5V
          ◎ 板子背後印有引腳輸出定義
          ◎ 彎曲應變片 就可以改變輸出電壓
    ◎ 彎曲感測器(內含):
          ◎ 靈敏係數:2.0
          ◎ 應變極限:2%
          ◎ 導線長:約 1cm
          ◎ 感測器尺寸:7.1(L) x 5(W)mm
          ◎ 基底材料:改性酚醛基底
          ◎ 柵絲材料:康銅
          ◎ 阻值:350歐姆
          ◎ 疲勞壽命:>10000000次
          ◎ 助焊劑:普通焊錫松香
    ◎ 原理:檢測彎曲度換算的,把應變片貼在載體上如:鐵鋁塑料片然後彎曲載體,就應變片檢測到彎曲輸出電壓就會發生變化,可以把應變片貼在任何物體上,檢測彎曲,然後我們模塊彎曲轉換電壓
    ◎ 可另購彎曲感應器
    開發參考資料下載


    商品說明  Product IntroduceTOP

    ◎ 電阻應變片的工作原理是基於應變效應製作的,即導體或半導體材料在外界力的作用下產生機械變形時,其電阻值相應的發生變化
    ◎ 將應變片貼在被測定物上,使其隨著被測定物的應變一起彎曲,這樣裡面的金屬箔材就隨著應變彎曲
    很多金屬在機械性地彎曲時其電阻會隨之變化



    商品說明
    商品說明
    商品說明
    商品說明
    配 件:   產 地:
    尺 寸: 32(L) x 17(W)mm  重 量:

    加購專區  (勾選後與母產品一起加入購物車)TOP

    Flexiforce用薄膜壓力信號轉換模組
    ◎ 薄膜壓力傳感器
    ◎ 電阻電壓信號轉換模組適用於FSR Flexiforce
    ◎ 可以檢測薄膜壓力傳感器的壓力
    ◎ 靈敏度可調(圖中藍色數字電位器調節)
    含稅 $ 295.
    我要加購!
    350Ω高精度電阻式應變片 (彎曲感測器)
    應變片 / 應變計 / 用於壓力傳感器 / 秤重傳感器
    ◎ 型號:BF350-3AA
    ◎ 靈敏係數:2.00-2.20
    含稅 $ 85.
    我要加購!

    訂購說明  Order InformationTOP

    • 370 本產品公司門市備有現貨(2G2),歡迎訂購,10PCS以上 另有優惠價格
    • 本公司所銷售的產品大部分皆屬「實驗、開發、維修或教育研究等專業用途」,供專業人士使用,非一般消費者購買後即可使用,請於購買前詳閱相關技術資料,確保會使用後再行購買,本公司恕無法提供教學服務。
    • 注意! 電子零組件本公司同一產品可能有多家供應商,每家供應商的產品尺寸可能會有差異,廣華電子商城網站上的尺寸圖『僅供參考』,請勿於收到商品前就進行 LAYOUT 或 開發。
    • 本公司不接受電話訂購,請加入會員登入後線上訂購或透過傳真或E-Mail訂購並請留下聯絡基本資料[聯絡人大名、聯絡電話、送貨地址,公司請留公司資料與統編],業務人員收到後會回傳正式報價單與付款方式,待匯款後訂單才會成立。
    • 電子商城價格僅對會員公開,若您看不到價格, 請登入或註冊為本商城會員。
    • 電子商城目前僅服務含台灣及其所屬離島,所列價格為NT 新台幣,海外地區會員可請台灣地區朋友代購或另外採用美金報價,大中華地區可採美金或人民幣報價,運費均另計。
    • 除特別註明之商品外,單張訂單金額未滿2000元,須收運費80元,選擇貨到付款,除運費外,須另加收手續費50元。
    • 產品價格大幅波動,網站價格可能不及更新,所有訂單業務人員均會以電話或E-Mail確認訂單價格,在未收到服務人員確認訂單之前請勿逕行匯款。
    • 台灣東部地區及離島視情況與訂單內容需酌加收運費。
    • 部份特別註明之商品,因採工廠直接出貨方式,目前不接受使用貨到付款的付款方式。
    • 付款完成後請儘速將匯款收據利用 E-Mail 或傳真回傳,如此可縮短您訂單的處理時程。
    • 本公司盡可能維護電子商城規格、價格及說明的正確性,但仍需依產品包裝或原廠公告敘述為準,本公司保留接受訂單與否的權利。
    • 電子商城與公司門市價格一致,除特別註明僅限網路下單者除外。
    • 產品產地不保證聲明:各廠牌製造商其製造工廠可能分佈世界各地,即使相同產品不同批號產地也可能有異,本網站上所示之產地為我司第一批進貨時產品,但不保證後續進貨產品之產地,以原廠供貨為準,我司無法為每批進貨更新網頁的產地標示。

    相關產品  Related Products LinksTOP



    目前的產品  Q&ATOP

    問題:請問一連模組+感測片370嗎


    廣華客服:
    本產品價格為 模組 + BF350-3AA 應變片 x1 (已焊上),整套價格
    2014-09-13 10:05:57
    問題:貴司有推薦的開發板嗎?!目前需求:當Flex Sensor 4.5 彎曲感測器彎曲至一定程度,LED可亮起提醒,或更高階的運用是會傳出一個無限訊號,讓遠端(約3~10公尺)蜂鳴器發出聲音!! 可推薦開發套件嗎!謝謝


    廣華客服:
    http://shop.cpu.com.tw/product/46559/info/ 商品說明最後一張圖為搭配 Arduino 開發板的圖 Ardunio 開發板有多種可以選擇,初階版本為 ADIO-UNO328P http://shop.cpu.com.tw/product/40500/info/ http://shop.cpu.com.tw/cPath/2528 控制方面依需求選購各種感測器、繼電器模組,搭配主板與編輯 Ardunio 程式做應用
    2014-04-09 09:57:13
    問題:請問貴司 有賣 Flex Sensor 4.5 彎曲感測器類似這樣的放大模組嗎?!


    廣華客服:
    無可用的成品模組,網路上可搜尋到許多搭配 OP 放大器IC的電路可自行規劃使用,一般常見應用是直接搭配 Arduino 開發板使用,無須加裝放大電路
    2014-04-08 15:27:02
    問題:您好~請問此產品可連接 Flex Sensor 4.5 彎曲感測器嗎~還是只能使用350Ω 彎曲/應變片感測器?!


    廣華客服:
    本產品只能搭配 350Ω 彎曲/應變片
    2014-04-02 15:41:17
