    限量特價還有 7 個
    編號:WT588D-MT24-32 門市備有現貨 190. 520.00 特價 $

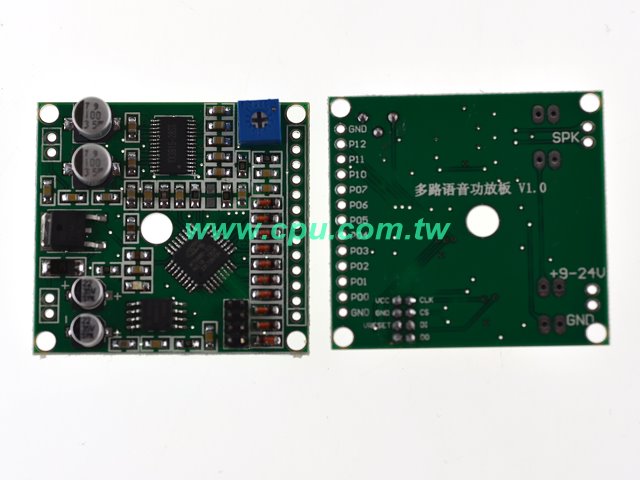

    品名:32Mb 24路矩陣觸發語音板(可調節聲音)

    熱賣程度
    放到購物車
    放到詢價單
    加入收藏
    門市儲位:2G1
    瀏覽:1926


    商品規格  Product SpecificationTOP

    QRcode 說明廣華頁碼:313547
    ◎ 記憶容量:32Mb
    ◎ 工作電壓:DC9V~24V
    ◎ 額定輸出功率:10W (RL=8Ω d=1%)
    ◎ 頻率回應:800Hz~15KHz
    ◎ 雜訊電壓:≤50MV
    ◎ 信噪比:≥82db
    ◎ 工作環境溫度:-10~65℃
    ◎ 工作環境濕度:40%~95%
    觸發方式為:只需把觸發IO拉低,對地短接,簡單方便
    軟體與技術資料下載

    商品說明  Product IntroduceTOP

    ◎ 採用D類數位功放,無需散熱片,擁有工業級穩定性能的表現

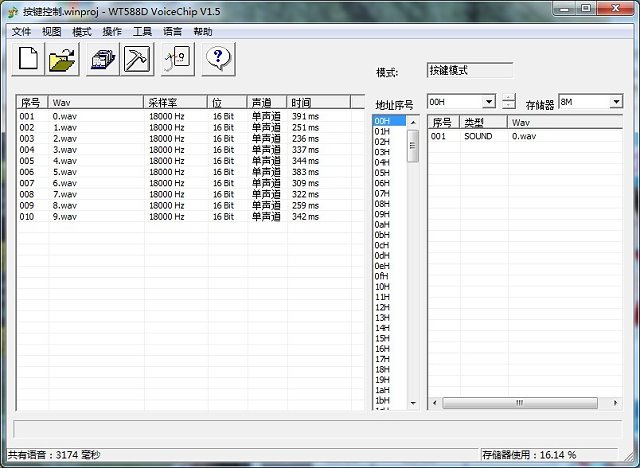

    ◎ 需配合SPI Flash下載線(自備或另購)與電腦上位機軟體,自己可任意更換語音
    ◎ 支援線上下載,完美體現語音更換的便捷性

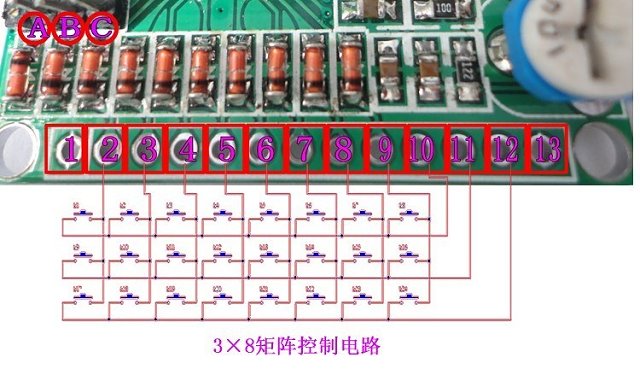

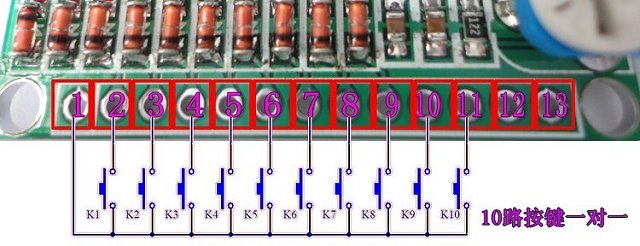

    ◎ 支援獨立10路、矩陣3×8 =24路獨立控制輸入,工作狀態BUSY信號輸出
    ◎ 支援單片機控制,一線和三線,最多可放置220段語音
    ◎ 可設置上電自動播放語音,無需外部控制操作
    ◎ 內置3915音訊處理器,聲音響亮,清晰度高
    ◎ 單電源供電方式,有效利用電源使用率



    商品說明
    商品說明
    商品說明
    商品說明
    商品說明
    配 件:   產 地:
    尺 寸: 45mm x 42mm  重 量:

    加購專區  (勾選後與母產品一起加入購物車)TOP

    WT588D 語音燒錄器
    ◎ 支援WT588D 語音模組專用燒錄、WT588D系列外掛 SPI-Flash
    ◎ 使用電腦USB線上燒錄下載
    ◎ 支援WT588D 語音模組所有功能的測試
    ◎ 內建10組按鍵測試
    參考價 $ 請登入
    我要加購!
    1P 2.54雙頭杜邦 附線連接器45cm
    ◎ 26AWG 1007 45CM
    ◎ 規格: 杜邦黑 1P 45CM 雙頭
    ◎ 腳距 pitch:2.54mm
    含稅 $ 90.
    x20條
    我要加購!
    鍍金迷你5P-USB A公 透明連接線25cm 袋裝
    USB 2.0 鍍金 Cable A公 / Mini 5P
    長度:25 CM
    含稅 $ 58.
    我要加購!
    鍍金迷你5P-USB A公 透明連接線50cm 袋裝
    USB 2.0 鍍金 Cable A公 / Mini 5P
    長度:50 CM
    含稅 $ 60.
    我要加購!
    WT588D語音模組下載器/測試版
    下載器功能說明
    ◎ DAC 音訊輸出,需要外接功放,以及WT588D要設置為DAC輸出模式
    ◎ PWM 音訊輸出,直接驅動揚聲器0.5W8歐小喇叭,以及WT588D要設置為PWM輸出模式;

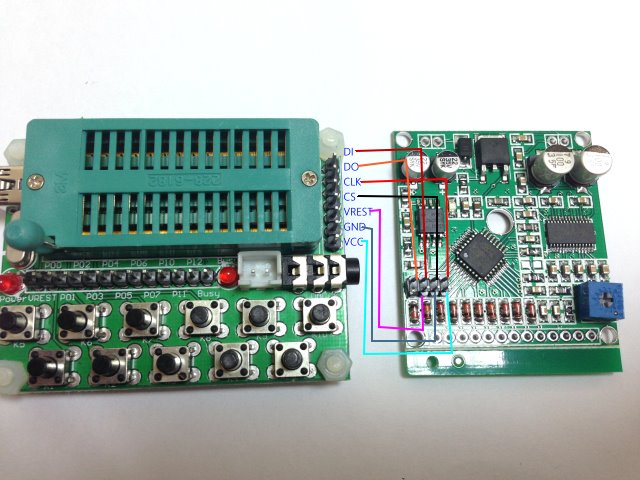

    ◎ 排針VCC GND VREST CS CLK DO DI線上下載輸出線介面;
    含稅 $ 請登入
    我要加購!

    訂購說明  Order InformationTOP

    • 本產品公司門市備有現貨(2G1)
    • 注意! 電子零組件本公司同一產品可能有多家供應商,每家供應商的產品尺寸可能會有差異,廣華電子商城網站上的尺寸圖『僅供參考』,請勿於收到商品前就進行 LAYOUT 或 開發。
    • 本公司不接受電話訂購,請加入會員登入後線上訂購或透過傳真或E-Mail訂購並請留下聯絡基本資料[聯絡人大名、聯絡電話、送貨地址,公司請留公司資料與統編],業務人員收到後會回傳正式報價單與付款方式,待匯款後訂單才會成立。
    • 電子商城價格僅對會員公開,若您看不到價格, 請登入或註冊為本商城會員。
    • 電子商城目前服務地區僅含台灣地區及其所屬離島,所列價格為NT
    • 海外地區會員可請台灣地區朋友代購或另外採用美金報價,大中華地區可採美金或人民幣報價,運費均另計。
    • 除特別註明之商品外,單張訂單金額未滿2000元,須收運費80元,選擇貨到付款,除運費外,須另加收手續費50元。
    • 產品價格大幅波動,網站價格可能不及更新,所有訂單業務人員均會以電話或E-Mail確認訂單價格,在未收到服務人員確認訂單之前請勿逕行匯款。
    • 台灣東部地區及離島視情況與訂單內容需酌加收運費。
    • 部份特別註明之商品,因採工廠直接出貨方式,目前不接受使用貨到付款的付款方式。
    • 付款完成後請儘速將匯款收據利用 E-Mail 或傳真回傳,如此可縮短您訂單的處理時程。
    • 本公司盡可能維護電子商城規格、價格及說明的正確性,但仍需依產品包裝或原廠公告敘述為準,本公司保留接受訂單與否的權利。
    • 電子商城與公司門市價格一致,除特別註明僅限網路下單者除外。
    • 產品產地不保證聲明:各廠牌製造商其製造工廠可能分佈世界各地,即使相同產品不同批號產地也可能有異,本網站上所示之產地為我司第一批進貨時產品,但不保證後續進貨產品之產地,以原廠供貨為準,我司無法為每批進貨更新網頁的產地標示。

    相關產品  Related Products LinksTOP



    目前的產品  Q&ATOP

    問題:剛才我把A22-0029-32M模組放在A22-0031 WT588D 語音燒錄器上面清除wav 語音檔,確定模組內沒有語音 然後我把A22-0029-32M模組直接用SPI Flash連接(放在麵包板上) 用"一鍵清除下載語音"完成後,放回A22-0031 WT588D 語音燒錄器上面,直接過電,按燒錄器上面的K1~K4全部都正常,都有語音出來 A22-0031語音燒錄器上面SPI Flash連接法+3.3V接P14、P16,GND接P8,RESET接P1,CS接P9,CLK接P7,DO接P7,DI接P6


    廣華客服:
    將請業務 林小姐與您聯繫
    2014-04-09 14:53:39
    問題:您好: 燒錄時WT588D的RESET接地,燒完後還是一樣沒反應。(我是直接按住A22-0031上面的RESET) 可是單獨清除模組語音 或 下載語音 或 一鍵清除下載語音 都顯示完成(不管有沒有RESET接地都一樣) 模組不管有沒有外接電源也是一樣(DC+12V) 我燒錄器是用A22-0031 WT588D 語音燒錄器,不知道有沒有關西 相關設定:(選項) 控制模式:3*8矩陣 & 按鍵模式。兩種都試過 音頻輸出:PWM 忙信號輸出:LOW 上拉電阻:有打勾 按鍵設置:不管在任何情況下都沒有動 地址設置:不管在任何情況下都沒有動 軟體使用:V1.5 & V1.6版本 用(A22-0029-32M)直接在(A22-0031 WT588D語音燒錄器)上做下載語音 正常反應沒有問題 我是認為應該是這模組本身有問題,還是我哪裡設定錯誤 謝謝 再麻煩您


    廣華客服:
    您好請至 http://shop.cpu.com.tw/product/47110/info/ [商品規格] 最後一行[軟體與技術資料下載],下載後解壓縮,開啟 \WT588D\WT588D語音芯片資料打包\WT588D下載測試工具介紹V2.2.pdf 當中有說明 A22-0031 燒錄器使用與輸出的注意事項。 另外檢查您的 wav 語音檔的取樣率是否過高,WT588D 晶片僅支援 6KHz`~22KHz 取樣率的語音檔,取樣率過高可能無法正常撥放
    2014-04-09 09:08:22
    問題:WT588D處於停止工作的狀態,沒問題。 如下載時把WT588D的RESET腳拉低接地,沒問題。 或者接到WTU02的P17腳,是WT588D的P17嗎? 如果是WT588D的P17他是經過電阻1k接在旁邊的IC YX3915-28SS上的Pin1&2。 模組輸入電壓整流成+5v(晶體7805),所以模組上的VCC是+5v多,無法在DC2.8~3.5V


    廣華客服:
    WTU02 是指 WT588D 系列產品中的其中一款模組所使用的一顆DIP IC,本產品未使用到 WTU02,僅需將 WT588D 的 RESET 腳位拉低即可
    2014-04-08 10:02:36
    問題:請問 我買此片與(A22-0031 WT588D語音燒錄器)用SPI Flash做連接 直接用10路模式去按 在S.P.K上只聽到ㄅㄧㄚ的一聲 SPI Flash連接法是VCC-VCC,GND-GND,RES-RES,CLK-CLK,CS-CS,DI-DI,DO-DO A22-0031 WT588D語音燒錄器 接法是USB接電腦 WT588D-MT24-32 接法是SPI Flash & DC12V 用(A22-0029-32M)直接在(A22-0031 WT588D語音燒錄器)上做下載語音 正常反應沒有問題 兩片是分開測試,沒有同時間


    廣華客服:
    ISP線上下載時(WT588D在應用環境中直接下載內容),須讓WT588D處於停止工作的狀態,如下載時把WT588D的RESET腳拉低接地,或者接到WTU02的P17腳,WTU02的P17在下載資料時為低電平,平時為高電平,從而起到在下載時對WT588D進行復位。 在模組應用時,要保證模組上的VCC輸入端電源電壓(Flash記憶體電壓輸入端)的範圍在DC2.8~3.5V,可根據實際應用電路來確定是要用二極體降壓或是用穩壓模組穩壓給WT588D模組VCC端供電。當用DC3V給整個電路供電時,可直接把WT588D模組上的VCC跟VDD連接到一塊,共同接入一個VCC電源電壓。 相關使用注意事項,請下載參考文件 http://goo.gl/jgLFEB
    2014-04-02 09:06:22
