    編號:KD-22 門市備有現貨 240. 含稅 $
    品名:簡易金屬探測器(DIY套件)

    熱賣程度
    放到購物車
    放到詢價單
    加入收藏
    門市儲位:2G1
    瀏覽:980


    商品規格  Product SpecificationTOP

    QRcode 說明廣華頁碼:303304

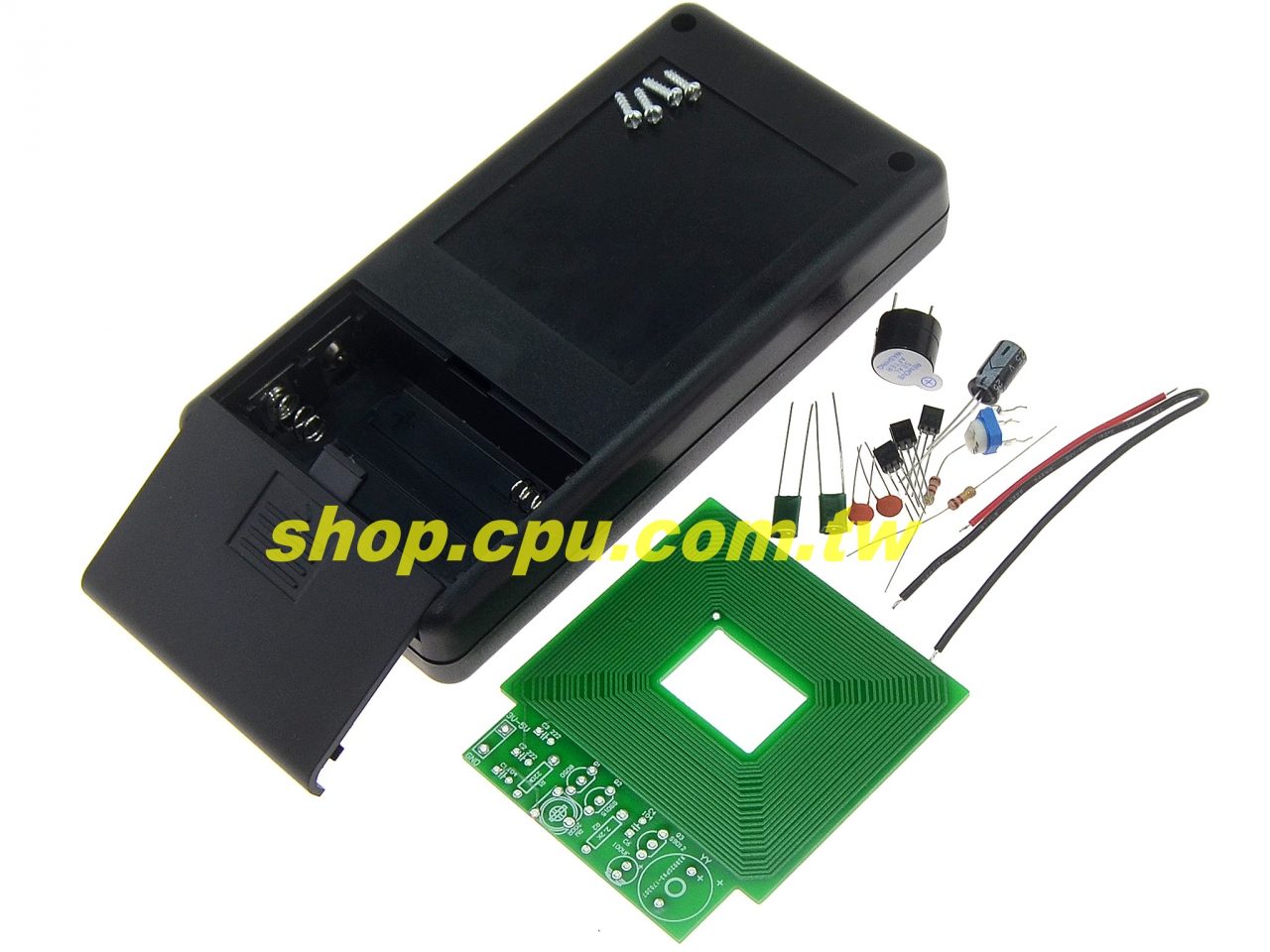

    ◎ 簡易金屬探測器電子製作DIY套件
    ◎ 供電電壓:DC3~5V
    ◎ PCB板尺寸:6.1 x 6.6 cm
    ◎ 儀器盒尺寸:13.5 x 7 x 2.4 cm
    ◎ 最大探測距離:5 cm
    ◎ 簡易金屬探測器套件,用的1.6mm雙面玻纖板
    ◎ 用途:遊戲娛樂、安全檢查、搜查身上的金屬製品,包括手機、管製刀具等,根據本製作原理,還可以根據這個套件的原理設計製作出汽車探測、流量統計、電梯樓層控制、生產設備位置檢測、生產設備開發設計、電子產品設計、遊樂設備開發、金屬接近開關、人體內金屬探測

    商品說明  Product IntroduceTOP

    ◎ 電路講解:Q1、L1、L2、C2、C3、R1、W組成高頻振盪電路,調節電位器W,可以改變振盪級增益,使振盪器處於臨界振盪狀態,也就是說剛好使振盪器起振。

    ◎ Q2、Q3組成檢測電路,電路正常振盪時,振盪電壓交流電壓超過0.6V時,Q2就會在負半週導通將C4放電短路,結果導致Q3截止;當探測線圈L1靠近金屬物體時,會在金屬導體中產生渦電流,使振盪迴路中的能量損耗增大,正反饋減弱,處於臨界態的振盪器振盪減弱,甚至無法維持振盪所需的最低能量而停振,使Q2截止,R2給C4充電,Q3導通,推動蜂鳴器發聲。根據聲音有​​無,就可以判定探測線圈下面是否有金屬物體了

    ◎ 本電路可以有效的改裝成接近開關,用於電梯樓層控制。(很多場合不適合用光電開關,因為受到環境灰塵的影響,會擋住發光器件和受光器件。)

    ◎ 金屬探測器原理的用途舉例一:如果要在某路面探測是否有汽車經過,由於汽車底盤離路面有0.5米或以上的高度,加上水泥會掩埋5-10CM的深度,因此,在地面掩埋直徑1米的線圈就可以穩定準確可靠的檢測出上面是否有汽車存在,這在公路流量統計、停車場禁停區域統計是很有實用價值的

    ◎ 金屬探測器原理的用途舉例二:在電梯控器的每樓層都必需一個傳感器,檢測電梯是否到達了停止位置,如果採用機械行程開關的話,會存在壽命和可靠性因素;如果採用光電耦合器的話,就會存在長時間灰塵沉積故障;因此,最好的方法就是安裝一個金屬探測器,根據金屬的有無來確定電路的通斷。這在很多設備、機器中都會有很高的實用價值


    商品說明
    商品說明
    商品說明
    商品說明
    配 件:   產 地:
    尺 寸:   重 量:
