    編號:ADIO-MAX7219-16 門市備有現貨 1800. 含稅 $

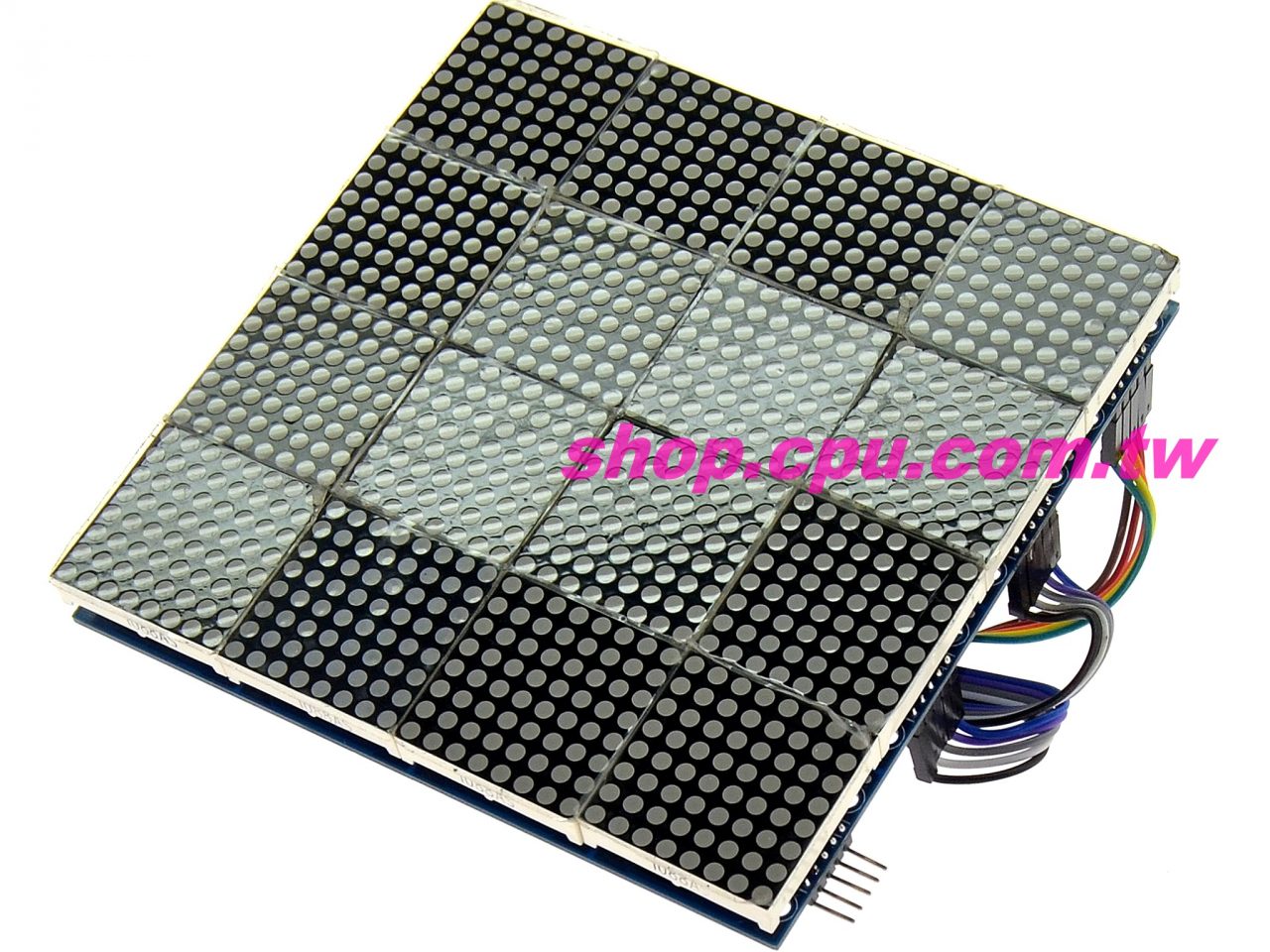

    品名:16合一8x8點陣MAX7219顯示模組

    熱賣程度新品
    放到購物車
    放到詢價單
    門市儲位:2N3
    瀏覽:82


    商品規格  Product SpecificationTOP

    QRcode 說明廣華頁碼:573287
    ◎ 單個模組可以驅動一個 8x8 共陰點陣
    ◎ 工作電壓: 5V
    ◎ 帶64 個固定螺絲孔,孔徑 3mm

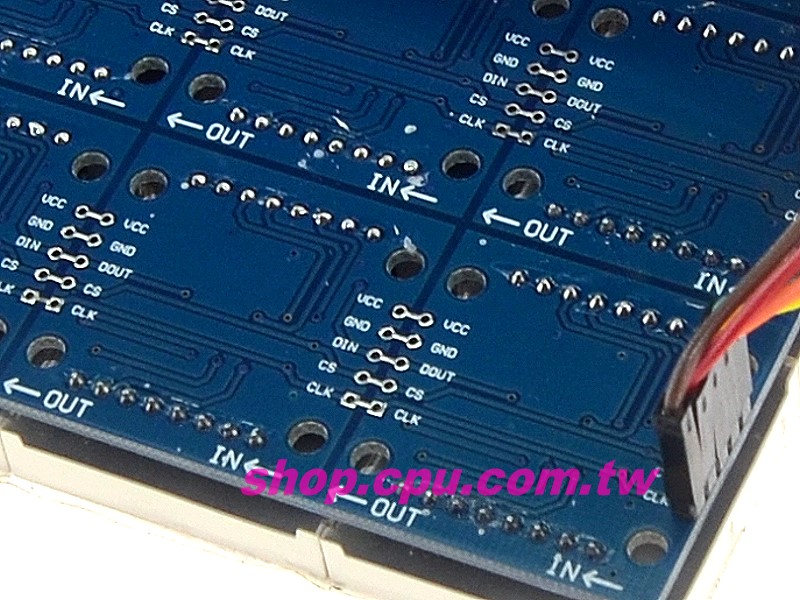

    ◎ 模組帶輸入輸出接口,支援多個模組級聯
    ◎ 模組左邊為輸入端口,右邊為輸出端口
    ◎ 控制單個模組時,只需要將輸入端口接到 CPU

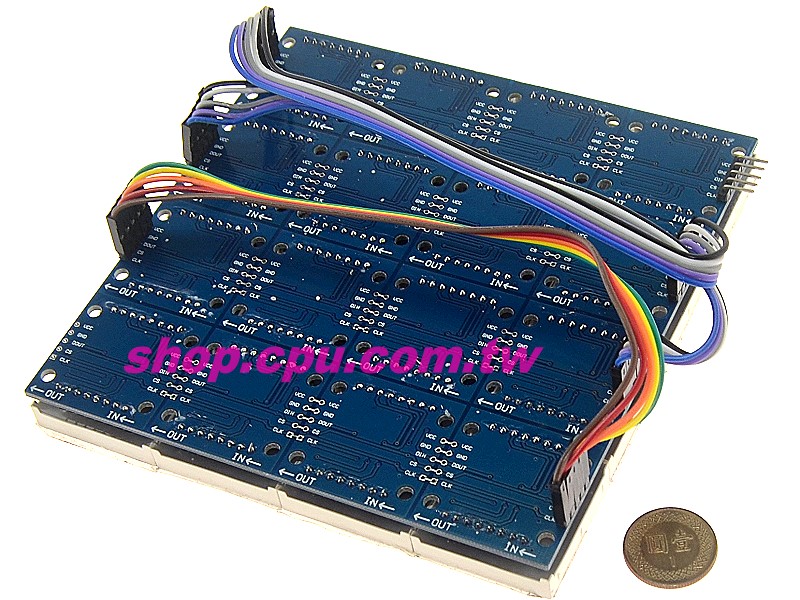

    ◎ 多個模組級聯時,第 1 個模組的輸入端接 CPU ,輸出端接第 2 個模組的輸入端,第 2 個模組的輸出端接第 3 個模組的輸入端,以此類推
    ◎ 以 51 單片機為例:
      VCC → 5V
      GND → GND
      IN → P2.2
      CS → P2.1
      CLK → P2.0

    商品說明  Product IntroduceTOP

    ◎ MAX7219 是一種集成化的串行輸入 / 輸出共陰極顯示驅動器 , 它連接微處理器與 8 位數字的 7 段數字 LED 顯示,也可以連接條線圖顯示器或者 64 個獨立的 LED 。其上包括一個片上的 B 型 BCD 編碼器、多路掃描迴路,段字驅動器,而且還有一個 8*8 的靜態 RAM 用來存儲每一個數據。只有一個外部寄存器用來設置各個 LED 的段電流
    ◎ 一個方便的四線串行接口可以聯接所有通用的微處理器。每個數據可以尋址在更新時不需要改寫所有的顯示。MAX7219 同樣允許用戶對每一個數據選擇編碼或者不編碼
    ◎ 整個設備包含一個 150μA 的低功耗關閉模式,模擬和數字亮度控制,一個掃描限制寄存器允許用戶顯示 1-8 位數據,還有一個讓所有 LED 發光的檢測模式
    ◎ 只需要3 個IO 口即可驅動1 個點陣 點陣顯示時無閃爍 支援級聯


    商品說明
    商品說明
    配 件:   產 地:
    尺 寸: 128(L) x 128(W) x 20(H)mm /含腳位  重 量:
