ADIO-XL6009

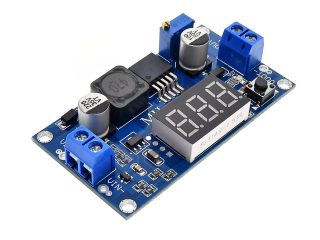

DC3~32V 4A(max) 昇壓模組

廣華頁碼 559764

x 1PCS

含稅 $ 90.

star_rate star_rate
star_rate star_rate
star_rate star_rate
star_rate star_rate
star_rate star_rate

量價優惠請詢價

尺寸 : 43(L) x 20(W) x 13(H) mm

商品規格

產品使用精密可調電阻，出廠預設最大或最小阻值，首次使用可能須調 10~15圈以上才會有動作，如順時針調整無動作，請嘗試反向調整

◎ 晶片：XL6009
◎ 非隔離升壓
◎ 輸入電壓範圍：3～32V
◎ 輸出電壓範圍：5～35V
◎ 輸入電流：4A.max 空載18mA
◎ 轉換效率：<94%
◎ 開關頻率：400KHz
◎ 輸出紋波：50mV
◎ 負載調整率：±0.5%
◎ 電壓調整率：±0.5%
◎ 工作溫度：-40～85℃

商品介紹

◎ 6009是一款4A開關電流的高性能升壓（BOOST）模組。使用第二代高頻開關技術的XL6009E1為核心晶片，性能遠超第一代技術的LM2577。XL6009升壓模組成本更低，性能更卓越，LM2577模塊即將被淘汰
◎ 超寬輸入電壓3V~32V，最佳工作電壓範圍是5~32V
◎ 超寬輸出電壓5V~35V
◎ 內置4A高效MOSFET開關管，使效率最高達94%；（LM2577電流僅3A）
◎ 超高開關頻率400KHz，可以用小容量的濾波電容即能達到非常好的效果，紋波更小，體積更小。（LM2577頻率僅50KHz）

登入會員即可提問QA

account_circle

賴先生詢問 :

我買了一個來玩，空載時調整電壓到30.00V
接上負載降到26.6V，調整不上去

輸入電壓規格5V/15A 負載：30-32V 50WLED集成
有換過電供狀況一樣

2015-09-15 20:13:31

廣華客服 :

Vin*Iin*效率=Vout*Iout），而本產品最大輸入電流僅到 4A，即使您使用 5V 15A 的電源，但輸入最大也僅約 4A，因此 in 5V * in 4A * 轉換效率 = V Out * I Out = P
因此您必須提高輸入電壓，另外大電流工作，會大量發熱，請留意功率晶體的散熱，避免晶體燒毀

2015-09-16 08:50:32
