◎ 模組用途：
　　1. 實現電路高頻快速頻繁通斷，無限開關次數
　　2. 通斷過程不會產生噪音 ，沒有電火花，沒有電磁干擾
　　3. 使用壽命比常用電磁繼電器壽命長

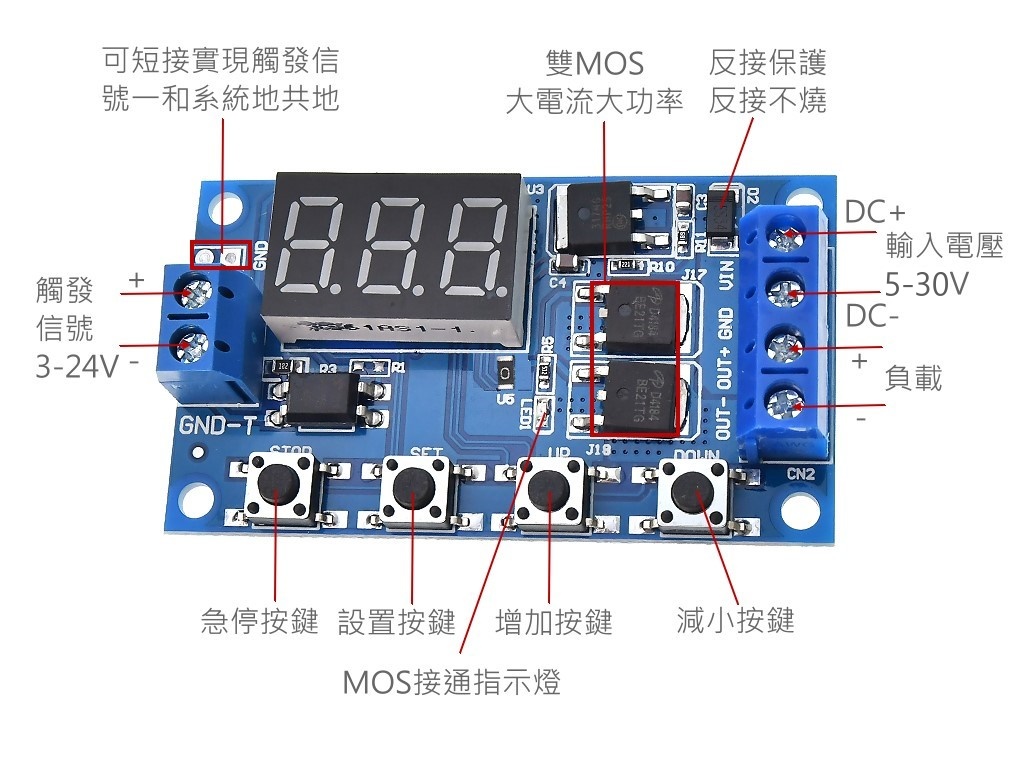

　　4. 採用雙MOS並聯有源輸出，內阻更低，電流更大，功率強勁，常溫下15A ，400W ，滿足了大多數設備的使用
　　5. 常常用於控制馬達，燈泡， LED燈帶、直流馬達、微型水泵、電磁閥等，通過本模組，可以輕鬆控制這些設備

◎ 模組特色：
　　1. 寬電壓工作（5~36V ），大多數設備可以使用，非常方便
　　2. 界面清晰簡單，功能強大，通俗易懂，幾乎滿足您的所有需求
　　3. 有一鍵急停功能（STOP鍵），帶反接保護，反接不燒
　　4. 增加了睡眠模式，使能之後，5分鐘內無任何操作，自動關閉顯示器 任意按鍵喚醒
　　5. 可以設置不同OP 、CL 、LOP參數，這些參數是相互獨立的，分別保存的
　　6. 所有設置參數自動掉電保存

◎ 工作模式：
　　P1模式：信號觸發後，繼電器導通OP時間，然後斷開；在OP時間內，如下操作
　　P1.1：信號再次觸發無效
　　P1.2：信號再次觸發重新計時
　　P1.3：信號再次觸發復位，繼電器斷開，停止計時
　　P-2：給觸發信號， 繼電器斷開CL時間之後，繼電器導通OP時間，計時完成之後，斷開繼電器
　　P3.1：給觸發信號，繼電器導通OP時間之後，繼電器斷開CL時間，然後循環上述動作，循環內再次給信號，繼電器斷開，停止計時；循環次數（LOP）可以設置
　　P3.2：上電之後無需觸發信號，繼電器導通OP時間，繼電器斷開CL時間，循環上述動作；循環次數（LOP）可以設置
　　P-4：信號保持功能 如果有觸發信號，計時清零，繼電器保持導通；當信號消失，計時OP後斷開繼電器；計時期間，再有信號，計時清零

◎ 產品參數：
　　1 ：工作電壓： DC 5V--36V
　　2 ：觸發信號源：高電平觸發（DC 3.0V — 24V ）信號地與系統地不共地提高系統的抗干擾能力（也可自行短接共地）
　　3 ：輸出能力：直流DC 5V--36V ，常溫下持續電流15A ，功率400W ！輔助散熱條件下，最大電流可達30A
　　4 ：靜態電流：15 mA
　　5 ：使用壽命：無限次開關；工作溫度：-40 — 85 ℃ ；尺寸：6.0*3.4*1.2cm
　　6 ：帶光耦隔離，增強抗干擾能力，工業級別電路板，設定參數斷電後永遠記憶

◎ 特別注意：
　　模組是有源帶電輸出，輸出端（負載端）的電壓等於輸入端電壓（DC 5V--36V ）
　　DC+與負載+兩極本身就是內部短接的，但是DC-與負載-兩極在使用過程中不能短接，否則負載將不能被控制開啟和關斷，相當於負載是一直通著電的

◎ 計時範圍
　　0.1秒（最小）~999分鐘（最大）連續可調

◎ 如何選擇計時範圍：
　　在模式選擇界面設定好參數值後通過短按STOP鍵，選擇計時範圍
　　XXX. 小數點在個位，計時範圍：1秒~999秒
　　XX.X 小數點在十位，計時範圍：0.1秒~99.9秒
　　XXX 小數點全亮，計時範圍：1分鐘~999分鐘
　　比如您要設置OP是3.2秒，那就將小數點移動到十位上，顯示器顯示03.2

◎ 參數說明：OP導通時間，CL斷開時間，LOP 循環次數（1 —999次， [ --- ] 代表無限次循環）

◎ 這些參數是相互獨立的，但各個模式共用這些參數，例如在P1.1設置了導通時間OP是5秒，用戶想切換到P1.2模式，那麼進入P1.2設置相應的參數時，OP也會是5秒
◎ 在主界面（顯示000 ）短按SET鍵，會顯示OP （CL ，LOP ）及對應的時間 XXX
◎ 如果模式中只有OP （例如模式P1.1 ，P1.2 ，P1.3 ）時間的話，那短按SET鍵就會只顯示OP及對應的時間
◎ 如果模式中有OP 、CL 、LOP （例如模式P3.1 ，P3.2 ）那短按SET鍵會顯示OP及對應時間，CL及對應時間，LOP及對應次數
◎ 在設置好模式後，在主界面通過短按SET鍵可輕鬆查看當前模式下所設置的參數，非常方便！

◎ 如何設置參數
1. 首先確定繼電器的工作模式
2. 根據繼電器的工作模式，在主界面（模組上電時，會閃爍下當前所處的工作模式（默認P1.1模式），然後進入主界面，）[長按SET鍵2秒後鬆開] 進入模式選擇界面，通過短按UP 、DOWN按鍵來選擇要設置的模式（P1.1~P-4 ）
3. 選擇好要設置的模式後（例如P3.2 ）短按SET鍵設置相應的參數，這時要設置的參數會閃爍（OP導通時間，CL斷開時間，LOP 循環次數（[ ---] 代表無限次循環）），通過UP 、DOWN調整參數值，支持長按（快速增加或減少）與短按（增加或減少1個單位）；設定好參數值後，通過短按STOP鍵來選擇小數點位置，選擇計時範圍（相應的時間0.1秒~999分鐘）；短按SET鍵，設置當前模式的下一個參數，過程同上
4. 設置好選定模式的參數後，長按SET鍵2秒後鬆開，當前設置好的模式會閃爍下，然後返回到主界面，設置參數成功，非常簡單！

◎ 主界面：繼電器不工作狀態下顯示 [ 000 ]（沒有小數點），繼電器工作狀態下帶有小數點，非常清晰！
◎ 模式選擇界面：長按SET鍵進入，設置完成後，長按SET鍵退出，回到主界面，非常簡單！

◎ STOP按鍵功能擴展：
　　繼電器使能模式：
　　1. ON ：OP導通時間內繼電器允許導通
　　2. OFF ：繼電器禁止導通，始終是關閉狀態
　　在主界面短按STOP按鍵，實現ON和OFF之間的切換，當前所處的狀態會閃爍，然後返回主界面。（此功能是急停功能，一鍵斷開閉合的繼電器）

◎ 睡眠模式：
　　1. CP 睡眠模式：五分鐘內，無任何操作，顯示器自動關閉顯示，程序正常運行
　　2. Od 正常模式：顯示器始終打開顯示
　　長按STOP按鍵2秒後鬆開，實現CP和Od狀態的切換，當前所處的狀態會閃爍，然後返回主界面
