商品規格
本產品藍芽信標讀取器,非用於資料傳輸,如欲資料傳輸用,請購買 S2B5-232E
◎ 藍牙信標 ( Bluetooth beacon ) 技術正快速發展中,具備無限可能性的 beacon 技術應用正準備改變我們所處的世界;在那之前,beacon 技術的標準化現況,以及其通告封包 ( advertising packet ) 的運作原理
◎ 例如消費者可根據所在位置 ( 商場、餐廳等 ) 獲得可立即兌現的優惠券,以及量身打造的各式產品及服務;企業則可藉由掌握消費者的購物習慣,來提高產品的能見度並從中獲利,進而強化消費者的品牌忠誠度;製造業者則將因具體改善資產管控而受益
◎ 藍牙 beacon 標準並非藍牙技術聯盟 ( Bluetooth SIG ) 所制定的標準,它被稱為「擬標準 ( Pseudo Standards )」,是由大型供應商或企業集團主導,針對廣泛的 beacon 應用所正式提出的藍牙應用規範。目前市場上主要有三個關鍵擬標準:
1. Apple 的 iBeacon
2. Google 的 Eddystone
3. Radius Network 的 AltBeacon
以上三個擬標準都使用藍牙低功耗 ( BLE ) 廣播方法,將通告封包放在藍牙低功耗頻道 37、38 和 39,以避免在 2.4GHz 工業,科技和醫療 ( ISM ) 免授權頻段上與 Wi-Fi 流量衝突
此外,透過在擬標準使用藍牙低功耗廣播的結構裡嵌入其格式和資料,每當 beacon 裝置發送通告時,相同的封包將立即於三個廣播頻道上進行發送,促使藍牙低功耗接收器/掃描器擷取訊號。一旦接收到訊號,掃描器將決定封包內容是否可被解碼及其關連性,再採取相對應的行動
1. COM 連接埠:9,600 bps,8 個資料位,1 個停止位,無奇偶校驗,無流量控制
2. 通訊範圍:50M,空曠場所,僅供參考
3. 通訊協議:藍牙BLE V5.0
4. 介面:RS-232 介面 D_SUB 9 針公頭
5.頻率:2.400至2.4835GHz
6. 發送 功率:最大 4dBm
7. 接收 靈敏度:-89 dBm(典型值)
8. 電源:5~40VDC,最大1A
9.電流消耗:高達30mAh
10. 工作溫度:–40 °C 至 +85 °C
11. 天線增益:最大。 2分貝
12. 尺寸:90毫米(長)x 35毫米(寬)x 18毫米(高)(不含天線)
13. 外部天線長度:88mm,不含可折疊 SMA 連接器(20mm)

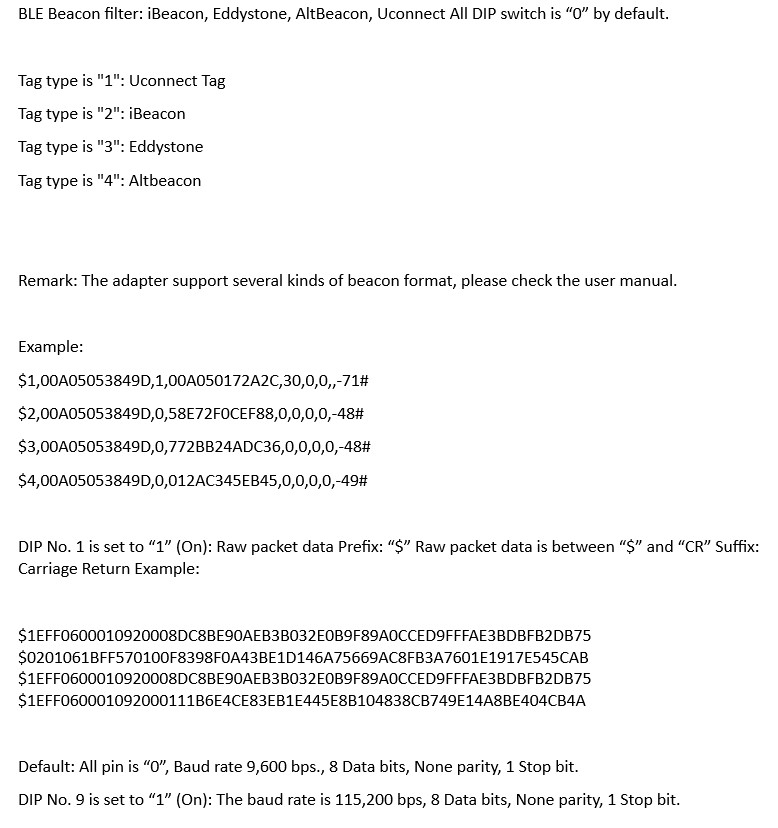

BLE Beacon filter: iBeacon, Eddystone, AltBeacon, Uconnect All DIP switch is “0” by default.
Tag type is "1": Uconnect Tag
Tag type is "2": iBeacon
Tag type is "3": Eddystone
Tag type is "4": Altbeacon
商品介紹
Remark: The adapter support several kinds of beacon format, please check the user manual.
Example:
$1,00A05053849D,1,00A050172A2C,30,0,0,,-71#
$2,00A05053849D,0,58E72F0CEF88,0,0,0,0,-48#
$3,00A05053849D,0,772BB24ADC36,0,0,0,0,-48#
$4,00A05053849D,0,012AC345EB45,0,0,0,0,-49#
DIP No. 1 is set to “1” (On): Raw packet data Prefix: “$” Raw packet data is between “$” and “CR” Suffix: Carriage Return Example:
$1EFF0600010920008DC8BE90AEB3B032E0B9F89A0CCED9FFFAE3BDBFB2DB75 $0201061BFF570100F8398F0A43BE1D146A75669AC8FB3A7601E1917E545CAB $1EFF0600010920008DC8BE90AEB3B032E0B9F89A0CCED9FFFAE3BDBFB2DB75 $1EFF060001092000111B6E4CE83EB1E445E8B104838CB749E14A8BE404CB4A
Default: All pin is “0”, Baud rate 9,600 bps., 8 Data bits, None parity, 1 Stop bit.
DIP No. 9 is set to “1” (On): The baud rate is 115,200 bps, 8 Data bits, None parity, 1 Stop bit.
