◎ 注意：介面輸入 TTL 訊號為 MCU 的 LIN 邏輯訊號，不是串列埠 !

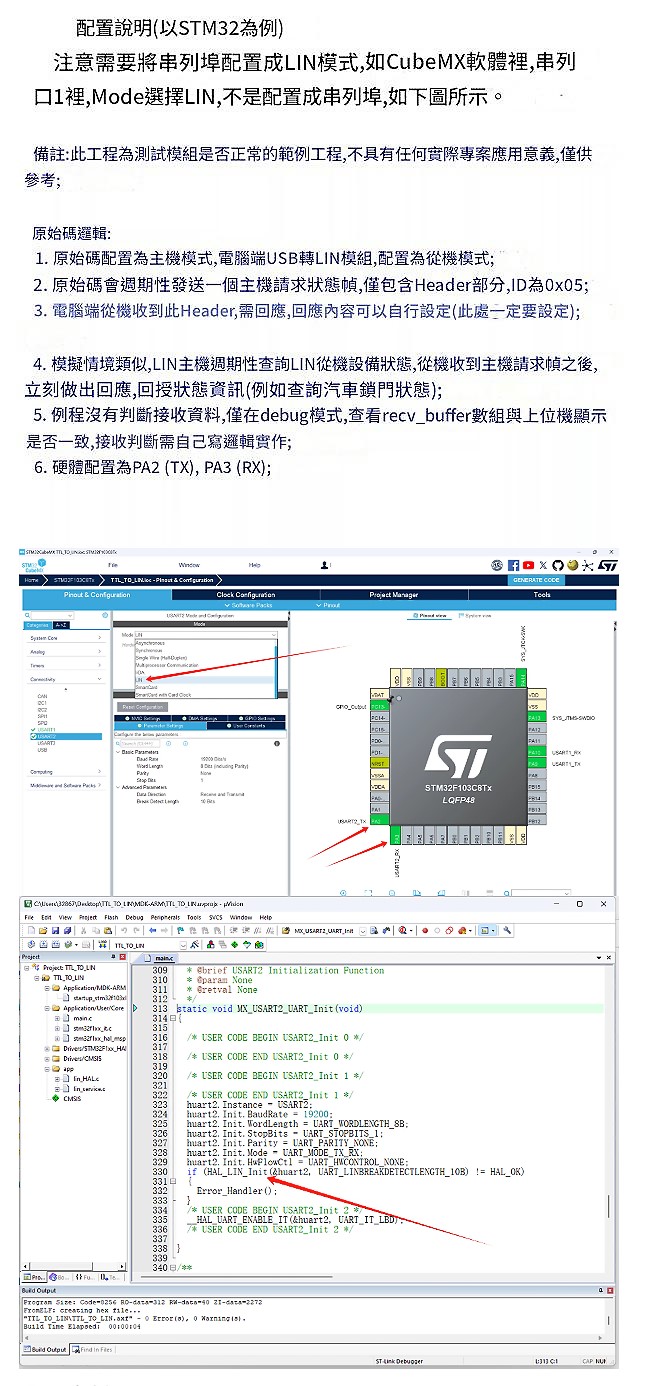

◎ LIN協定要求其封包頭(LIN Break)低電平長度必須大於11 bit,而串列埠是沒法發送固定的這個長度的。使用的話, 需要將單晶片的10配置成LIN模式,才能正常使用。 (前提是MCU支援LIN功能)

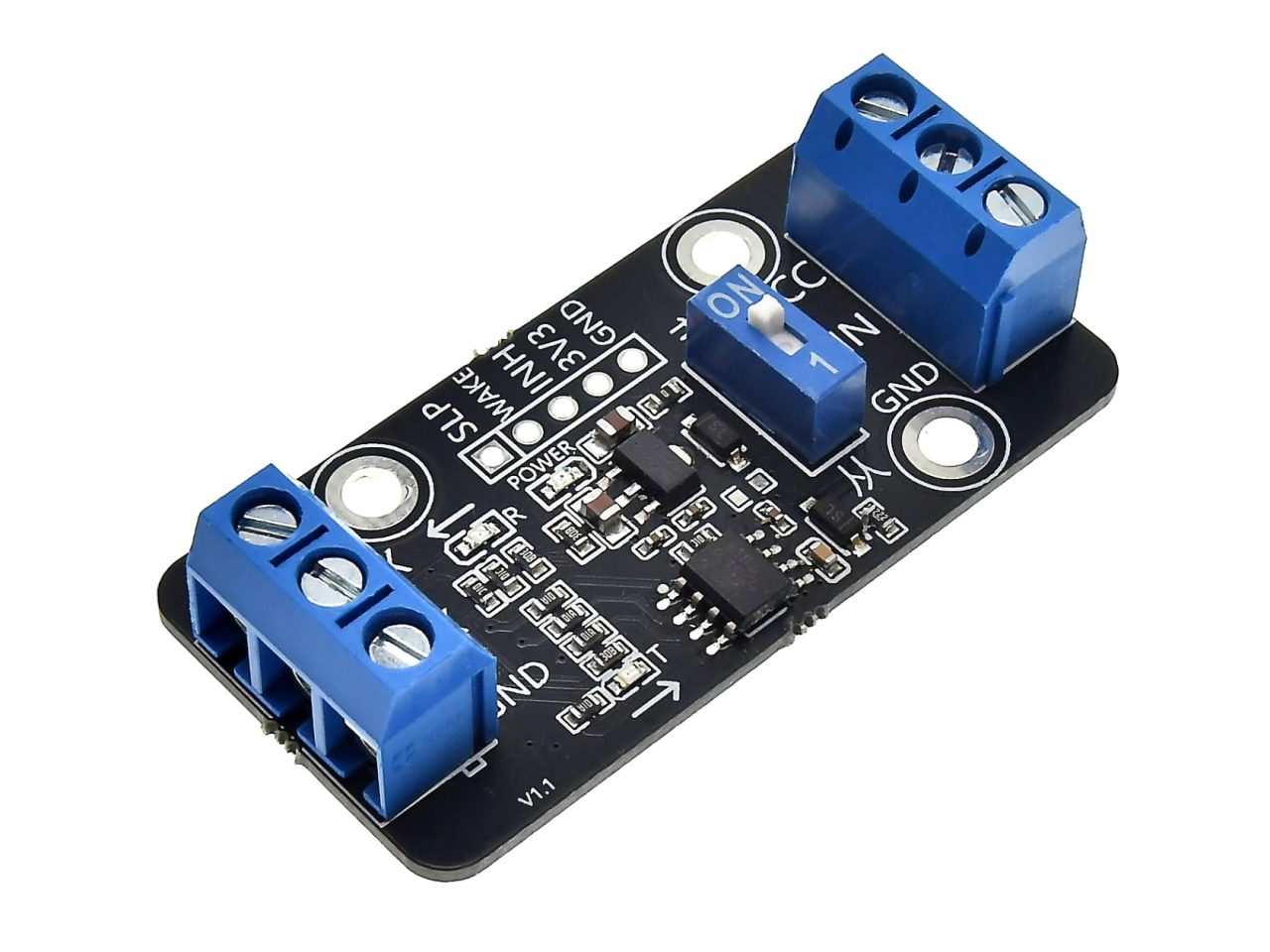

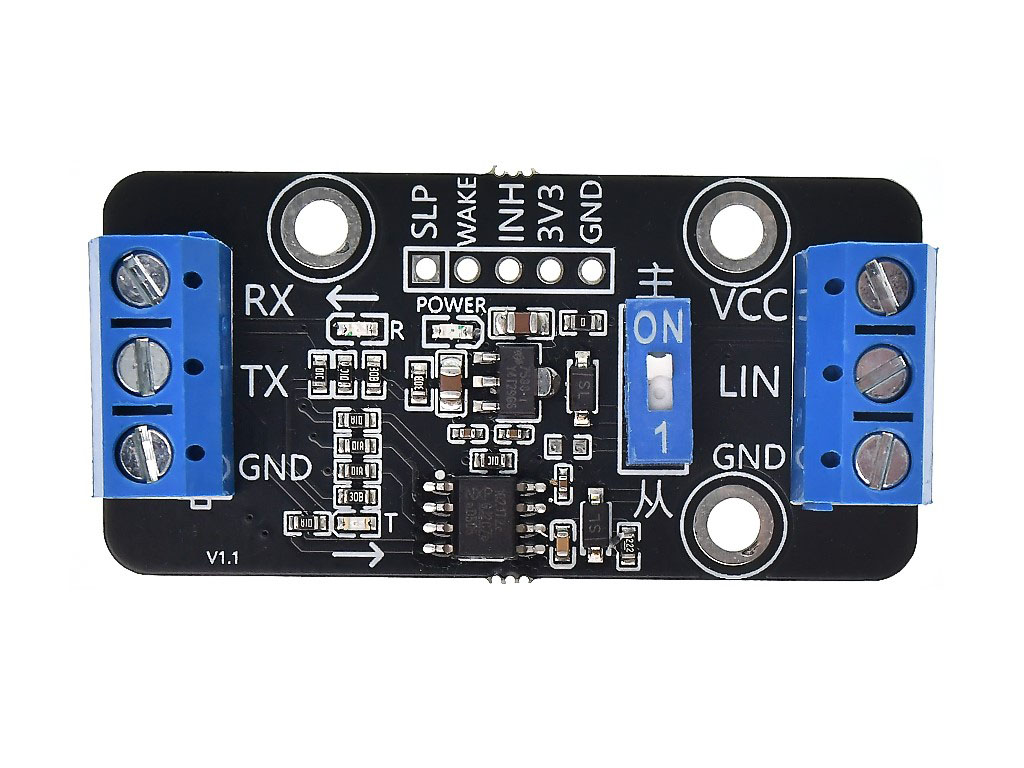

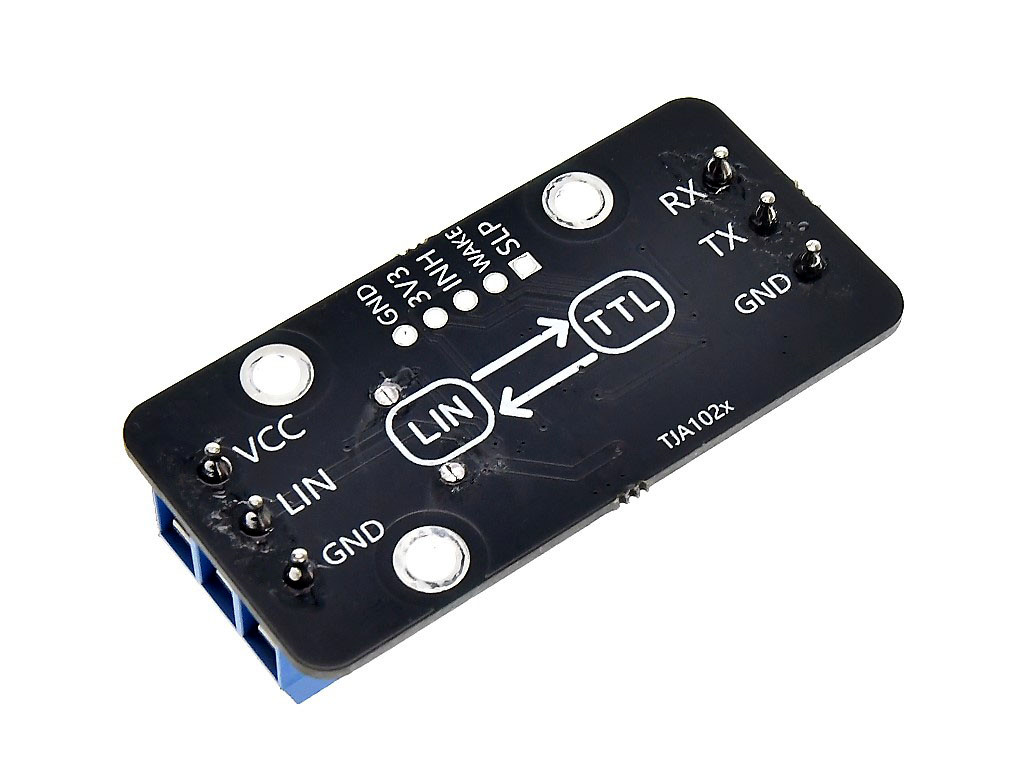

◎ 本模組適用12/24V 電源系統,相容於3.3/5V單晶片電平通訊。主機板附有收發指示燈,方便查看資料通訊狀態。帶電源防反接,並且主從模式可簡單透過撥碼選擇。板載LDO晶片,對外輸出3.3供電口,引出SLP, WAKE, INH接腳。

◎ 本模組可應用於卡車、公車、小型汽車和工業控制等領域 ,傳輸速率高達20kbps。模組發送資料輸入(TXD)端接收協定控制器的發送資料流,並將其轉換為具有最佳壓擺率和波形整形的匯流排訊號;LIN匯流排上的輸入資料由接收器的RXD 連接埠輸出至外部的微控制器。此模組相容於“LIN 2. x/ISO 17987-4:2016 (12V)/SAE J2602”標準

◎ 晶片特性相容於 LIN 2. x/ISO 17987-4:2016 (12V)/SAE J2602 標準
◎ 內建過溫保護功能 (熱關斷)
◎ 內建顯性超時功能
◎ 總線限流保護功能
◎ 電池欠壓保護功能
◎ 極低功耗的休眠模式
◎ 支援本地喚醒與遠端喚醒
◎ 使用INH 接腳控制外部穩壓器
◎ LIN 資料傳輸速率可達20kbps
◎ 高電磁相容(EMC)能力
