9360B (SCD438DCS011000G) 2.5mm L型DC角座

Name: 2.5mm L型DC角座
SKU: PCS
Price: 8 TWD
Availability: InStock
Rating: 5 (2 reviews)

上一則
商品下一則
商品

現貨

現貨

star_rate star_rate
star_rate star_rate
star_rate star_rate
star_rate star_rate
star_rate star_rate

9360B

2.5mm L型DC角座

廣華頁碼 831473

x 5PCS

含稅 $ 40.

star_rate star_rate
star_rate star_rate
star_rate star_rate
star_rate star_rate
star_rate star_rate

100 / 500PCS以上另有優惠價格

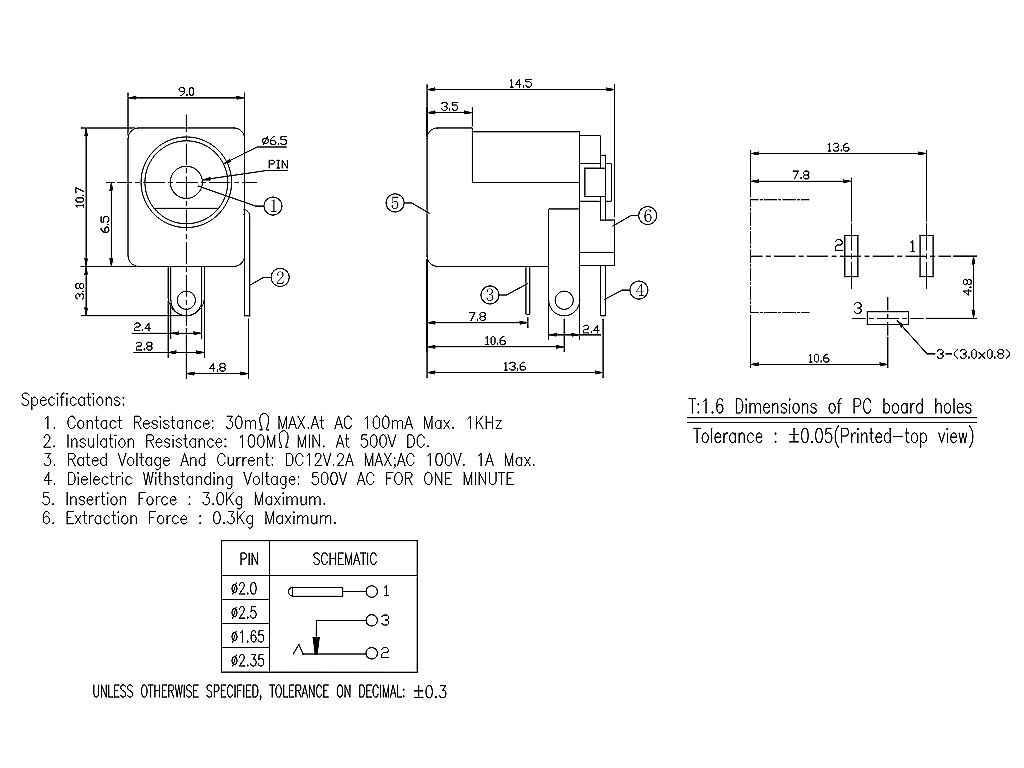

尺寸 : 9(L) x 14.5(W) x 14.5(H)mm /含腳位

lightbulb 快速了解產品優勢

help 這款 2.5mm L型 DC 角座最適合解決哪些電子設備的供電與電路切換需求？

此插座非常適合用於物聯網(IoT)裝置、小型家電與網通設備。其具備獨特的 3-Pin 常閉型切換腳位，當外部 5.5/2.5mm 接頭插入時，可自動斷開內部電池供電迴路，有效防止電源衝突，是各類手持設備與 DIY 電子實作專案的理想選擇。

help 哪些專業技術人員或產業最需要採購這款銲接式 DC 電源插座？

主要適用於電子產品開發工程師、系統整合商(SI)及維護機電設備的維修團隊。由於其標準化的 5.5mm 外徑與 2.5mm 內徑規格，能廣泛相容多種變壓器，是進行 PCB 電路設計、設備原型開發及電子零組件汰換時必備的標準零組件。

help 相較於一般電源座，此 9360B DC 角座在機械性能與電氣規格上有何核心優勢？

該產品採用高品質絕緣塑膠與鍍鎳端子，具備低於 30mΩ 的接觸電阻與優異的熱穩定性。其機械結構支持高達 3.0Kg 的插入力，確保連接穩固；且支援 DC 12V 2A 的電力傳輸，能在長時間運行下維持穩定供電而不易發熱損壞。

以上內容為 AI 生成

help 你也有這些疑問嗎？

這款 DC 座是 2.5mm 規格，可以插入一般的 2.1mm 電源插頭嗎？
它是 3-Pin 設計，請問哪一個接腳是負責自動切換電池供電的常閉腳位？
這款母座是銲接在 PCB 板上還是機殼鎖螺絲固定的？需要多大的開孔尺寸？

商品規格

★ 以下資料僅供參考，未經試樣或書面規格確認，請勿自行利用網頁數據就逕行開發。

◎ DC 電源插座是電子開發與設備維修中極為通用的標準零組件。採用高品質的絕緣工程塑膠與鍍鎳導電端子，確保在頻繁插拔下仍能維持穩定的電力傳輸並降低接觸電阻。其三腳位設計中包含一組自動切換接點，當直流插頭插入時可自動斷開內部電池迴路，廣泛應用於各式電子儀器、小型家電、物聯網(IoT)裝置、網路通訊設備及各類 DIY 電子實作專案中。相較於一般廉價插座，本產品具備更佳的熱穩定性，適用於需要長時間穩定運作的供電需求場景

◎ 產品類型：DC 電源供應插座 (DC Power Jack)
◎ 介面規格：母座 (Female)
◎ 適用接頭：外徑 5.5mm / 內徑 2.5mm (標準規格)
◎ 安裝方式：銲接式 (Solder Type)
◎ 接腳配置：3-Pin (含正極、負極及常閉型切換腳位)
◎ 運作環境：支援標準 DC 直流電源輸入

商品介紹

登入會員即可提問QA

account_circle

劉先生詢問 :

請問這個可以耐流到幾安培,可否提供規格書pdf檔

2013-01-12 22:49:45

廣華客服 :

電氣規格與詳細尺寸圖已補充於網頁上，請參考網頁說明
https://shop.cpu.com.tw/product/15767/info/

2013-01-14 10:47:43

account_circle

林先生詢問 :

上面的金屬片是要接線的嗎?
如果是的話是否是拉出兩條線接至負載呢?

2011-04-23 18:10:27

廣華客服 :

要接，底部金屬片為DC座的中堅金屬棒，為連接變壓器的正極，邊片為負極

2011-04-25 11:36:49
