編號:SH-0020A-100
詢價
參考價 $

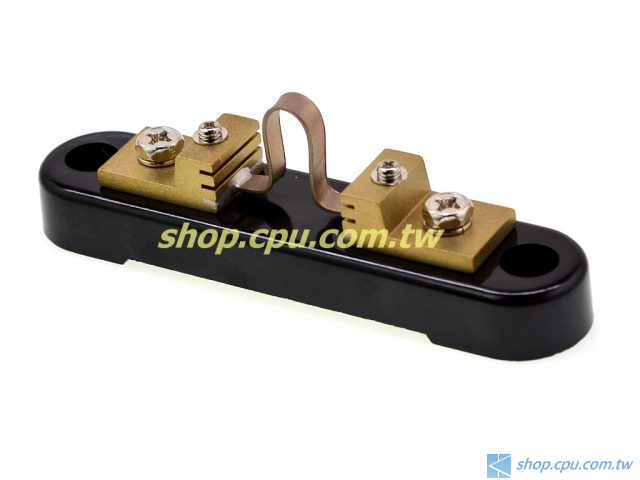

品名:20A:100mV分流器(有檯)
20A:100mV Shunt




門市儲位:1L4

瀏覽:5061
商品規格 Product SpecificationTOP
◎ 規格:20A/100mV
◎ 誤差:±1%
◎ 建議持續使用電流:≦2/3額定電流
◎ 溫度係數:±20 ppm / ℃
◎ 使用環境溫度:30 ~ 70℃
◎ Size:130(L) x 30(D) x 45(H) mm
◎ 誤差:±1%
◎ 建議持續使用電流:≦2/3額定電流
◎ 溫度係數:±20 ppm / ℃
◎ 使用環境溫度:30 ~ 70℃
◎ Size:130(L) x 30(D) x 45(H) mm
配 件: | 產 地: | ||
尺 寸: | 56(L) x 32(D) x 40(H) mm | 重 量: |
商品說明 Product IntroduceTOP
◎ DC / AC 均可用, 需配合 100mV 滿刻度錶頭。
◎ 產品簡介:
分流器的功能是於電流測量迴路中, 用於與測量裝置並聯的電阻器。 分流器是專用於大電流設備的電流測量。
◎ 連續工作說明:
在正常使用條件下連續工作時,建議按照IEEE標準,分流器的電流不得超過額定電流的三分之二。
因分流器可被視為為電阻元件。 並且會隨著電流通過而產生熱量,但即便如此,在任何情況下材料都不應超過145°C,因為這會導致分流器電阻值永久變化。
測試時當環境溫度超過40°C時,必須進一步降低電流以防止損壞。
◎ 安裝說明:
分流器應安裝在垂直位置,以促進空氣的自由對流。 當分流器處於受限位置時,應提供強制對流來冷卻。
電流路徑上螺絲與導體必須妥善平貼及鎖緊,避免因為不穩定的接觸而提高分流器溫度。
安裝測量可能需要使用長導線,較長的導線會導致額外的電壓降。

◎ 產品簡介:
分流器的功能是於電流測量迴路中, 用於與測量裝置並聯的電阻器。 分流器是專用於大電流設備的電流測量。
◎ 連續工作說明:
在正常使用條件下連續工作時,建議按照IEEE標準,分流器的電流不得超過額定電流的三分之二。
因分流器可被視為為電阻元件。 並且會隨著電流通過而產生熱量,但即便如此,在任何情況下材料都不應超過145°C,因為這會導致分流器電阻值永久變化。
測試時當環境溫度超過40°C時,必須進一步降低電流以防止損壞。
◎ 安裝說明:
分流器應安裝在垂直位置,以促進空氣的自由對流。 當分流器處於受限位置時,應提供強制對流來冷卻。
電流路徑上螺絲與導體必須妥善平貼及鎖緊,避免因為不穩定的接觸而提高分流器溫度。
安裝測量可能需要使用長導線,較長的導線會導致額外的電壓降。
