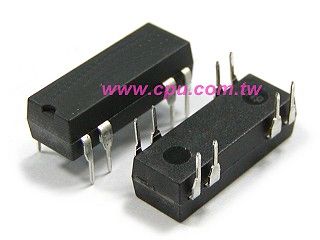

DIP-D1C12

DC12V 1c接點 IC 型磁簧繼電器

DIP Reed relay

廣華頁碼 94034

x 10PCS

含稅 $ 詢價

star_rate star_rate
star_rate star_rate
star_rate star_rate
star_rate star_rate
star_rate star_rate

量價優惠請詢價

lightbulb 快速了解產品優勢

help 這款 1C 接點磁簧繼電器最適合應用在哪些對空間與清潔有要求的精密電路環境？

此繼電器採用環氧樹脂封裝技術，支援在 PCB 板清洗過程中浸泡，非常適合應用於自動測試設備（ATE）、電信設備或醫療電子等精密控制環境。其 1C 接點配置能有效解決狹小空間內需要切換迴路的需求，同時具備低驅動功耗特性。

help 對於自動測試設備(ATE)系統整合商或精密儀器研發團隊而言，為何此款 IC 型磁簧繼電器是理想選擇？

這款產品專為需要高速切換與高密度的應用設計，提供標準 DIP 封裝方便焊接與佈線。其具備極短的動作時間（1.5ms）與釋放時間（2.0ms），能大幅提升生產測試效率，滿足系統整合商對高速信號切換與元件耐用度的嚴格要求。

help DIP-1C12 在電氣規格與結構設計上有哪些能確保信號穩定性的核心優勢？

該型號支援 DC12V 驅動，具備 1500VDC 的線圈對觸點絕緣強度。其 1 Form C 接點設計在切換時展現極佳的隔離效果。內部可選配二極體與磁遮蔽結構，能有效減少電磁干擾並保護驅動電路，在高速操作下依然維持優異的訊號完整性。

以上內容為 AI 生成

help 你也有這些疑問嗎？

這款 1c 接點的磁簧繼電器，其接點切換電流與最大功率是多少？
請問這款繼電器的腳位排列（DIP-14）與 PCB 佈局尺寸為何？
線圈驅動電壓是 DC12V，它的操作電壓範圍與線圈電阻是多少？

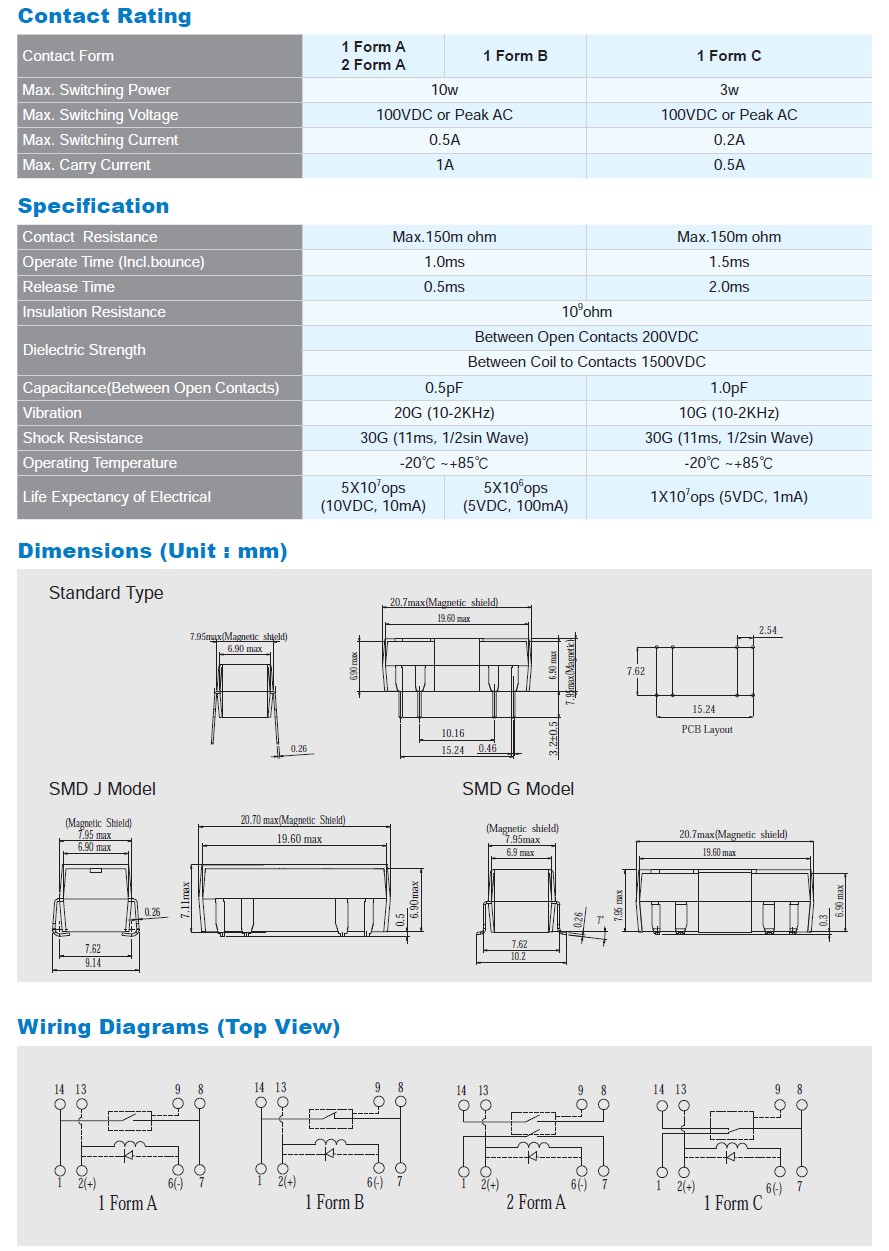

商品規格

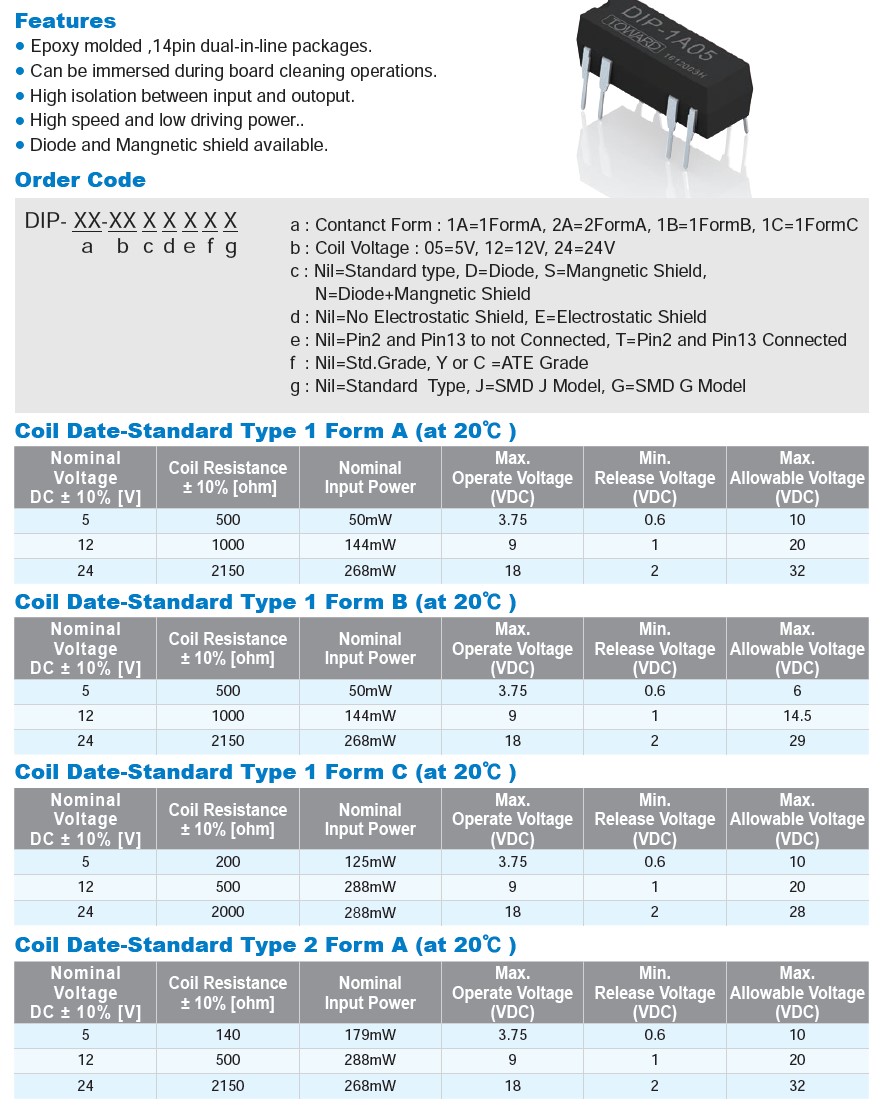

Coil Data-Standard Type 1 Form C (at20℃)

◎ 額定電壓：12 DC ± 10% V
◎ 線圈電阻：500 ± 10% Ω
◎ 額定輸入功率：288mW
◎ 操作電壓： 9 VDC Max
◎ 釋放電壓： 1 VDC Min
◎ 允許電壓：20VDC Max
