◎ Certification：
　　EMS：EN 61000-4-2 (Level 4), EN 61000-4-3 (Level 3), EN 61000-4-4 (Level 4), EN 61000-4-5 (Level 4), EN 61000-4-6 (Level 3), EN 61000-4-8 (Level 4), EN55024
　　EMC：CE, FCC
　　Freefall：IEC 60068-2-32
　　Safety：UL 60950-1
　　Shock：IEC 60068-2-27
　　Vibration：IEC 60068-2-6
　　EMI：EN 55011/ EN 55032 Class A, EN 61000-6-4, FCC Part 15 Subpart B Class A

◎ Environment：
　　Operating Humidity (X)：5 ~ 95% RH
　　Operating Temperature (X)：-10 ~ 60°C (14 ~ 140°F)
　　Storage Temperature (X)：-20 ~ 80°C (-4 ~ 176°F)

◎ Mechanism：
　　Dimensions (W x H x D)：36.6 x 140 x 95 mm
　　Enclosure：Metal with solid mounting hardware
　　Weight：472g

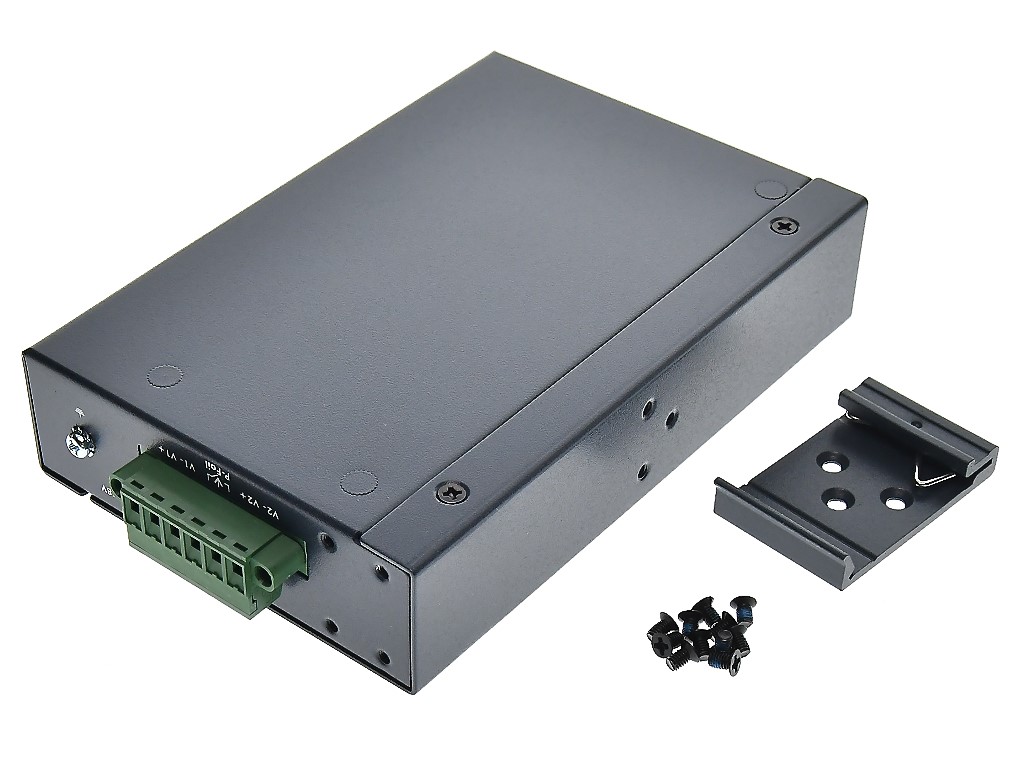

　　Mounting：DIN-rail, Wall mount

◎ Power Requirement (X)：
　　Operating Current：0.7A @ 24V

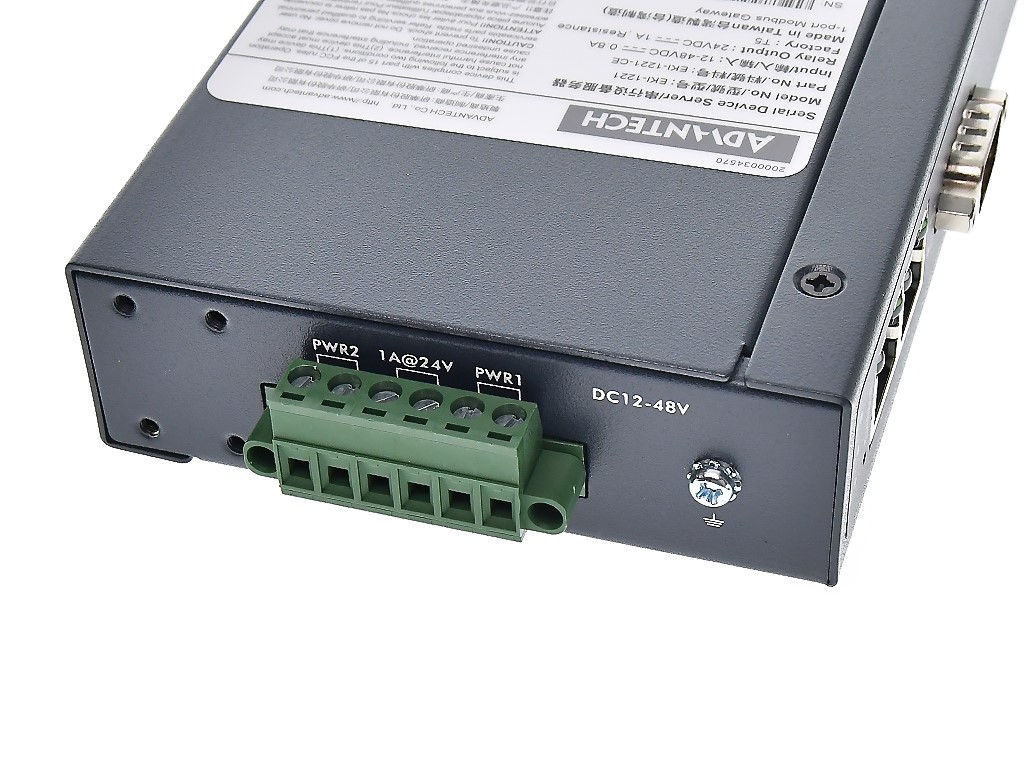

　　Power Connector：Terminal block
　　Power Consumption：3.2W
　　Power Input：12 ~ 48 VDC, redundant dual inputs
　　Reverse Polarity：Present

◎ Software：
　　Configuration：Windows utility, Web Browser
　　Operation Modes (X)：Modbus RTU Master/Slave mode;Modbus ASCII Master/Slave mode
　　OS Support (X)：32-bit/64-bit Windows XP/7/8/8.1/10, Windows Server 2003/2008/2008 R2/2012/2012 R2 and Linux
　　Protocols：Modbus RTU, Modbus TCP, Modbus ASCII

◎ Ethernet Communication：
　　Ethernet IEEE Standard：IEEE 802.3 , 802.3ab , 802.3u
　　Port Connector：RJ45
　　Port Number (X)：2
　　Transmission Speed：10/100BaseT(X), Auto-sensing

◎ Serial Communications (X)：
　　Protection：Built-in 15 KV ESD for all signals
　　Serial Type：RS-232/422/485
　　Transmission Speed：50~ 976.5 kbps
　　Port Number：1
　　Port Connector：DB9 male

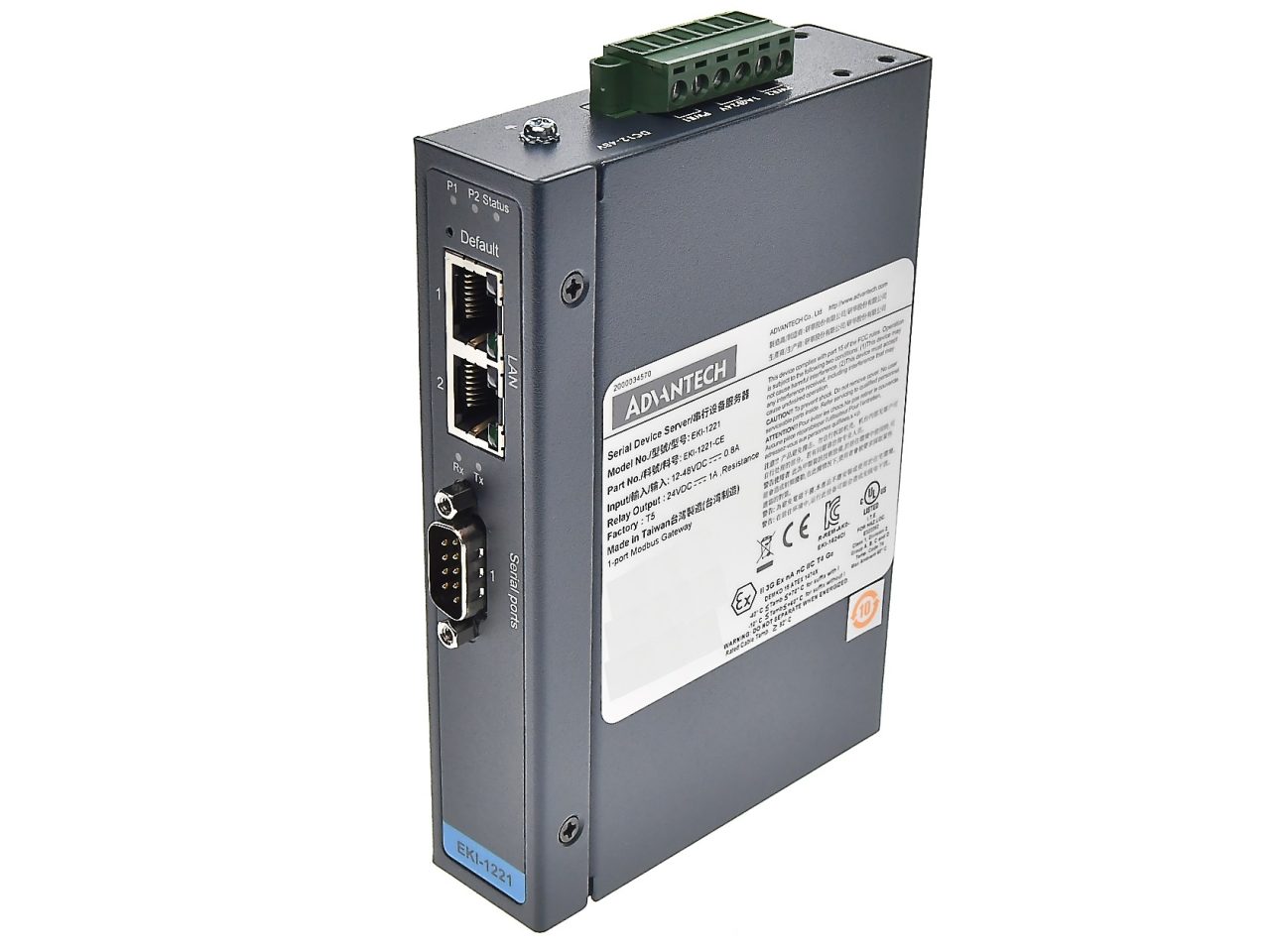

◎ EKI-1200系列Modbus網關是雙向網關，用於將新的和現有的Modbus / RTU和Modbus / ASCII串行設備集成到較新的基於TCP / IP網路的設備中。EKI-1221/1222/1224具有兩個獨立的以太網端口和MAC地址，提供冗餘組網機制，保證以太網的可靠性。它們提供了一種簡單且經濟高效的方法，可將數千個無法連接到網路的設備帶入遠程管理和數據可訪問性的優勢。EKI-1221/1222/1224提供的功能允許用戶為每個串行端口選擇主或從操作模式。它們不僅允許以太網主站控制串行從站，還允許串行主站控制以太網從站

◎ 提供2 x 10/100 Mbps以太網端口，用於LAN冗餘
◎ 集成Modbus TCP和Modbus RTU / ASCII網路
◎ 支援高達921.6 kbps和任何波特率設置
◎ 在Modbus主站模式下，每個串行端口最多支援16個連接，在Modbus從站模式下支援32個會話
◎ 軟體可選RS-232/422/485通信
◎ 安裝在DIN導軌和牆壁安裝上
◎ 支援直流電源端口的浪湧保護，線路2KV，線對地4KV; 用於4 KV的信號端口
◎ 內置15 KV ESD保護，適用於所有串行信號
◎ 自動RS-485數據流控制
