    編號:RFID-7941E 門市備有現貨 195. 含稅 $

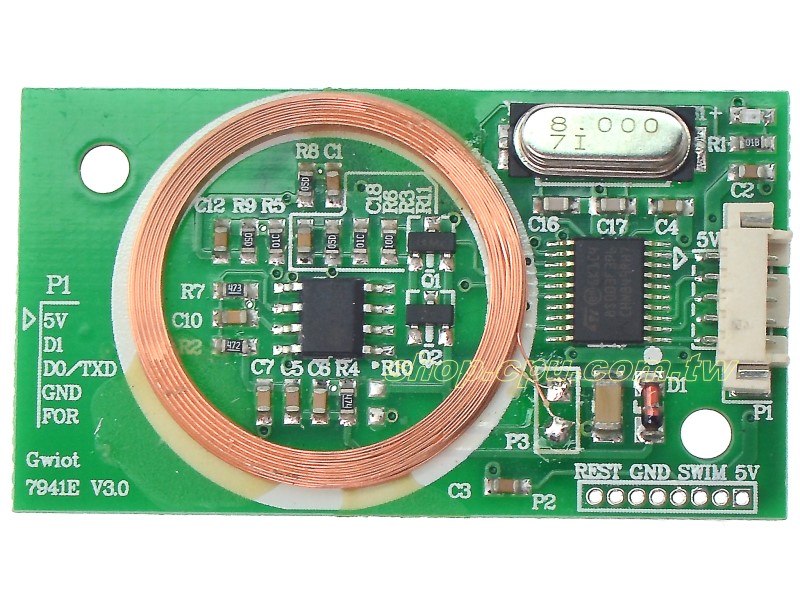

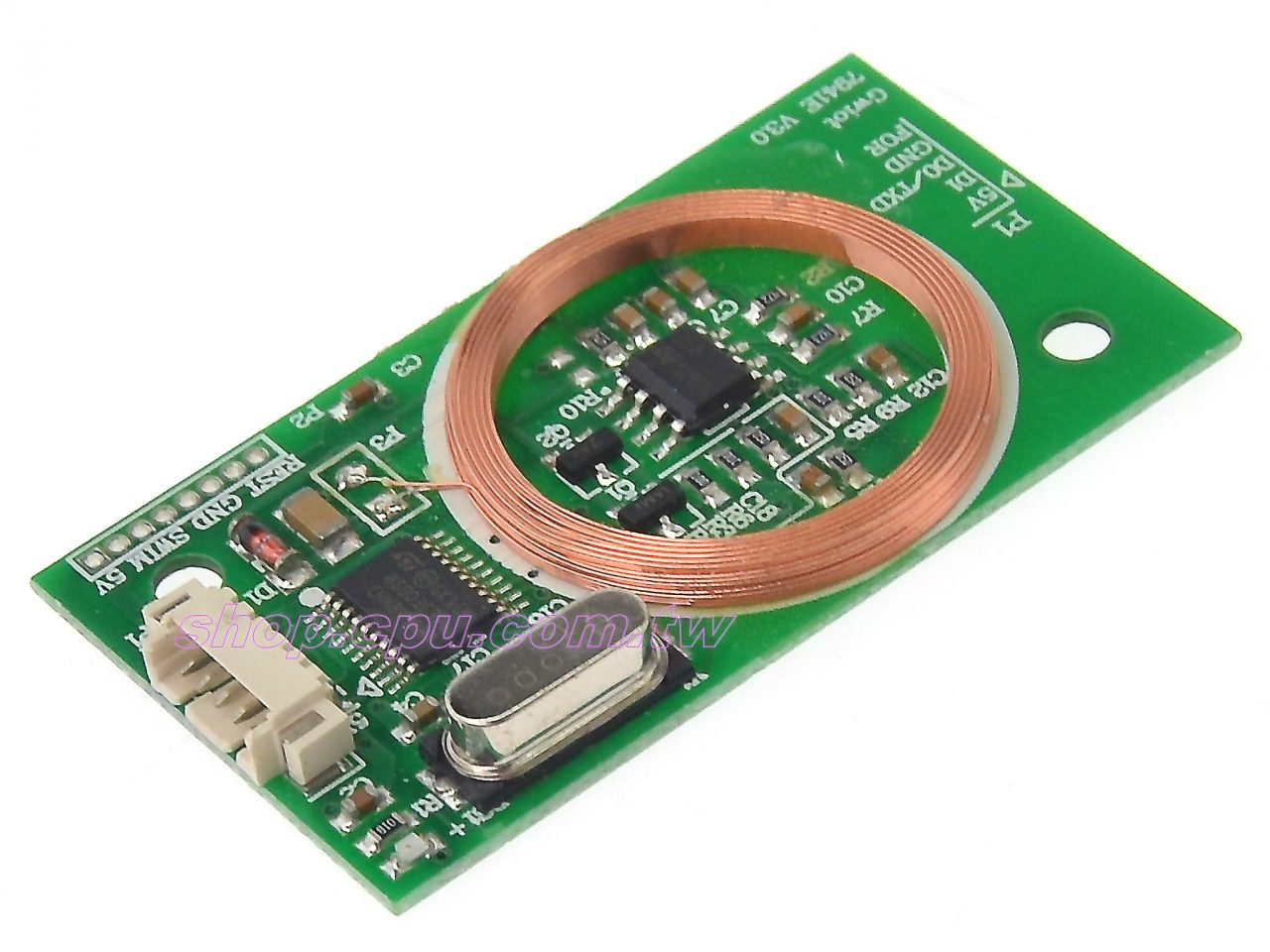

    品名:125KHz RFID讀取無線模組

    熱賣程度
    放到購物車
    放到詢價單
    加入收藏
    門市儲位:2H1
    瀏覽:131


    商品規格  Product SpecificationTOP

    QRcode 說明廣華頁碼:524716
    ◎ 7941E讀卡器模組,集成了高性能的讀卡射頻電路和天線,用戶可以選擇韋根或UART接口。豐富的應用程序支援,支援多種讀卡方式

    ◎ 應用範圍:指紋考勤讀寫、門禁對講機讀寫、考勤指紋讀卡器、門禁對講機讀卡器模組


    ◎ 電壓:DC 5V
    ◎ 電流:40mA
    ◎ supprot 125khz卡讀取
    ◎ 接口:韋根,UART
    ◎ 工作溫度:-20~70℃
    ◎ EM4100讀卡距離:> 8cm

    ◎ 連接介紹
    D1 D0:韋根數據輸出DATA1,DATA0
    用於:格式選擇(懸掛裝置w26,接地裝置w34)


    ◎ Wirgand界面輸出介紹:
    當感應到卡時,序列號將通過數據0,數據1和兩條數據線輸出
    沒有數據輸出時,數據0和數據1為高電平
    數據位0:它將在數據0線上產生400us低電平
    數據位1:它將在數據1線上產生400us低電平
    每個數據長度為2400us
    每張卡都有一個4字節的序列號,用戶應輸出最後三個字節
    在前面加第一個12位偶校驗位,在後面加最後12位奇校驗位,總共26位數據
    卡號6B 3D 12 D6
    輸出數據為3D 12 D6

    ◎ 例如:串口工具接收到的數據為02 0A 02 2E 00 B6 D7 B5 F2 03,則
    第一個字節0x02表示數據開始
    第二個字節0x0A表示整個數據長度為10個字節,包括數據開始和數據結束
    第三個字節0x02表示卡類型為EM4100
    第四到第八個字節(0x2e 0x00 0xb6 0xd7 0xb5)表示讀卡號,第四個字節0 6 7 6 7x2E是隱藏卡號
    第九個字節0xf2表示第二個字節至第八個字節的密件抄送檢查
    第十個字節0x03表示數據結束

    ◎ 注意:
    遠離干擾源,強烈的干擾信號可能會影響讀卡
    選擇線性電源可以改善汽車讀取距離和效果;開關電源可以減小距離,但不會影響正常運行
    模組可以在3v-5v範圍內正常工作,請不要使用更高的電壓
    該模組信號高頻,可能會對模擬電路造成干擾。用戶應將模組放置在離蜂鳴器稍遠的地方;如果距離太近,蜂鳴器的聲音會變小

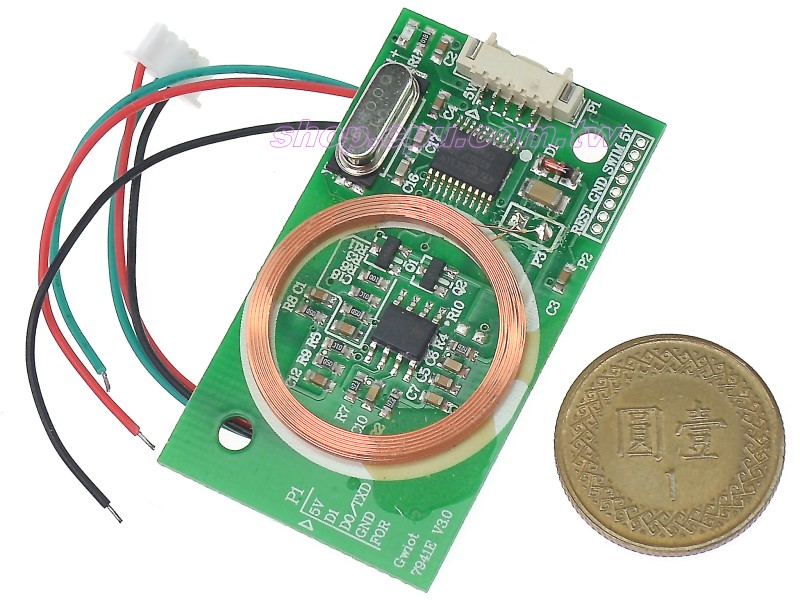

    配 件: 5P連接線x1  產 地:
    尺 寸: 47.5(L) x 26.5(W) x 5(H)mm  重 量:
