◎ 應用：可遙控改裝控制電動車燈，汽車燈光，可遙控開關水泵繼電器等設備

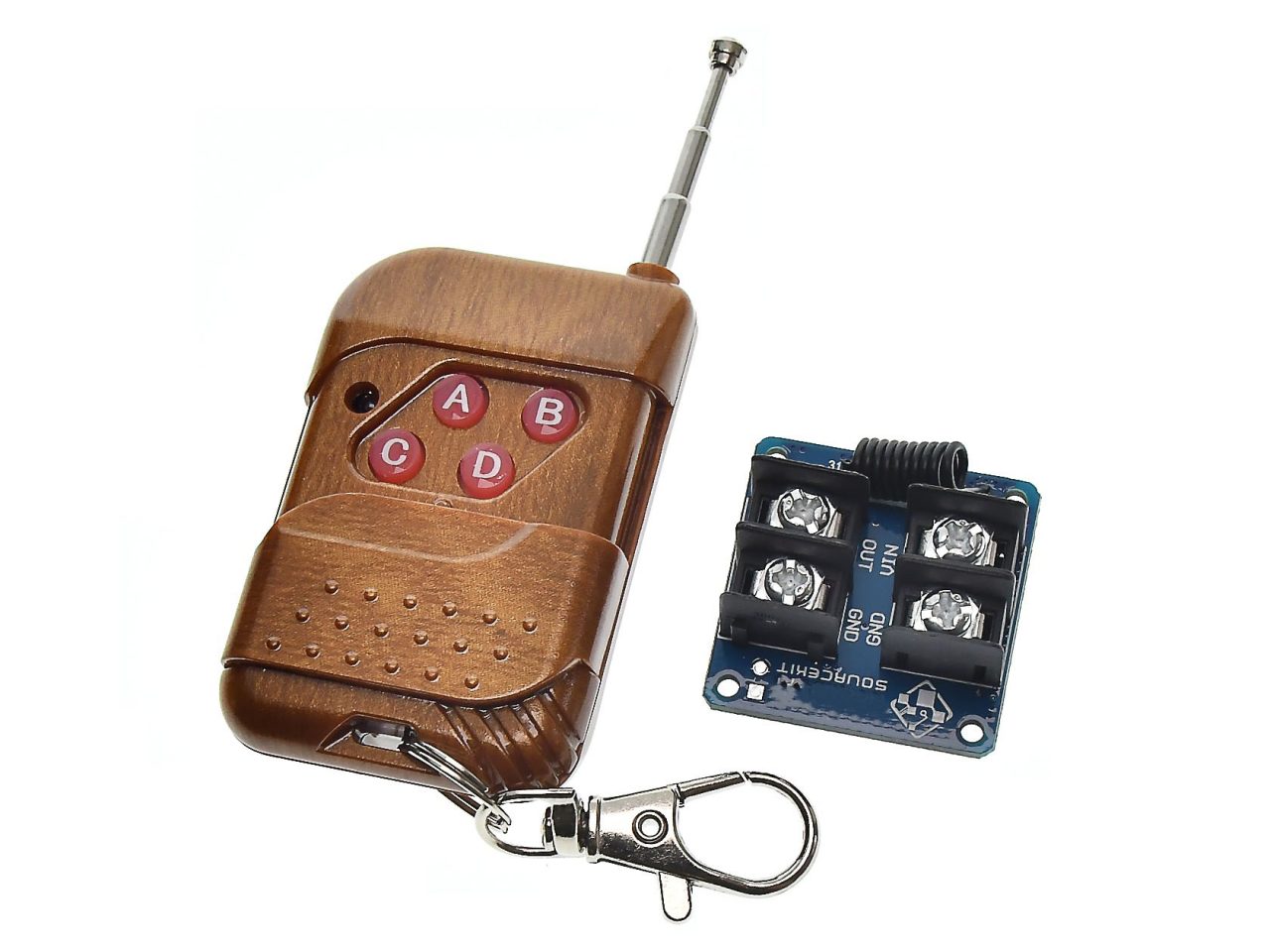

◎ 型式：距離 100M 遙控器 + 接收模組
◎ 電壓：DC3.3V～24V
◎ 工作電流：6mA
◎ 可控制 8A 以下的設備
◎ 輸出口帶續流保護二極體
◎ 輸入供電帶靜電保護和防雷保護
◎ 正面有接線座方便接線
◎ 控制模式支援點動自鎖互鎖延時可自行配置學習
◎ 自學習編碼接收模組需要配合 433 遙控器使用

◎ 模組尺寸：約 30(L) x 30(W) x 15(H)mm
◎ 遙控器尺寸：約 60(L) x 38(W) x 14(H)mm

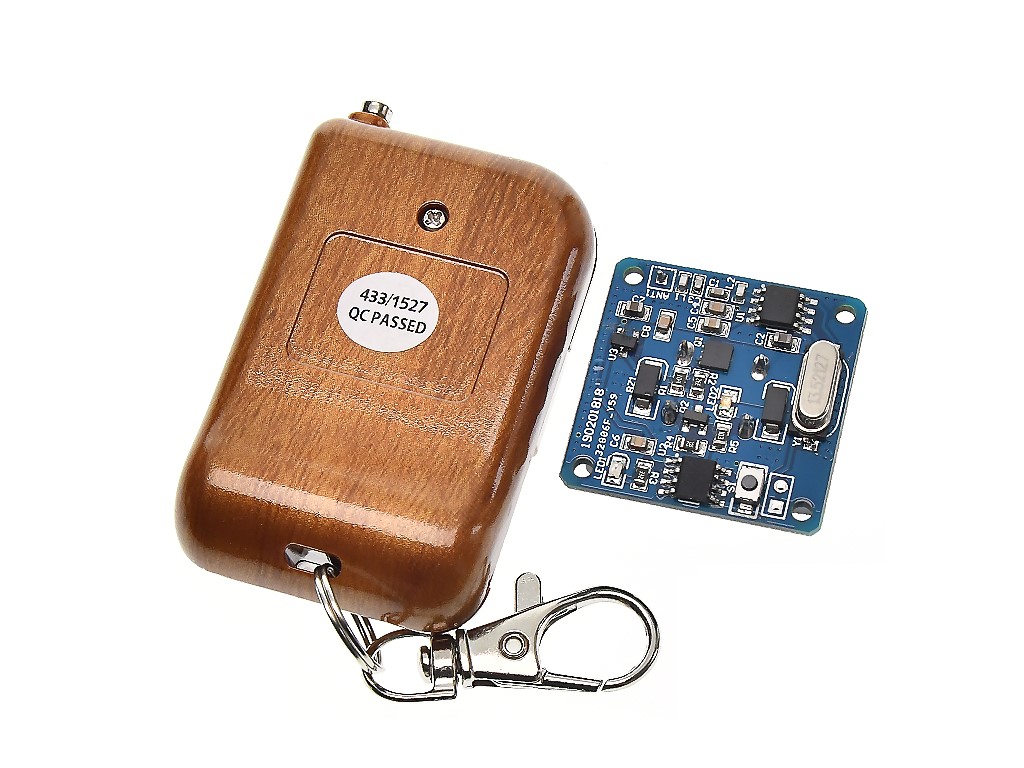

◎ 自學習 433M 無線接收模組-單路自學習解碼接收模組
◎ 大部分 433M 的遙控器都可以控制他開關
◎ 輸出為高功率 MOS 控制
◎ 板子附有接收訊號指示燈和輸出狀態指示燈
◎ 採用高整合度低功耗 ASK/OOK 射頻接收晶片，高頻訊號接收全集整合於片內，獲得可靠的接收效果
◎ 靈敏度-110dBm，晶片內部自動完成 R F和 IF 調諧，頻率 433MHz
◎ 標準 CMOS 介面控制及解碼資料輸出
◎ 透過學習鍵設定輸出，點動，自，鎖互鎖，點動輸出5 秒，10 秒，15 秒，20 秒
◎ 自學習解碼支援 1527 2262 等
◎ 自適應震動電阻150-450K
◎ 可學習儲存(最大40 個遙控編碼)

◎ 學習對碼： 多種輸出控制方式

1、點動學習方法：按1 次對碼按鍵，LED 指示燈伴隨閃爍1 次，等LED 指示燈點亮後按下需要對碼
的遙控器按鍵，控制板LED 指示燈連續閃爍3 次對碼成功

2、自鎖學習方法：連續按2 次對碼按鍵，LED 指示燈伴隨閃爍2 次，等LED 指示燈點亮後按下需要
對碼的遙控器按鍵，控制板LED 指示燈連續閃爍3 次對碼成功

3、互鎖學習方法：連續按3 次對碼按鍵，LED 指示燈伴隨閃爍3 次，等LED 指示燈點亮後按下需要
對碼的遙控器按鍵，控制板LED 指示燈連續閃爍3 次對碼成功

4、延遲5 秒學習方法：連續按4 次對碼按鍵，LED 指示燈伴隨閃爍4 次，等LED 指示燈點亮後
按下需要對碼的遙控器按鍵，控制板LED 指示燈連續閃爍3次對碼成功

5、延遲10 秒學習方法：連續按5 次對碼按鍵，LED 指示燈伴隨閃爍5 次，等LED 指示燈點亮後
按下需要對碼的遙控器按鍵，控制板LED 指示燈連續閃爍3次對碼成功

6、延遲15 秒學習方法：連續按6 次對碼按鍵，LED 指示燈伴隨閃爍6 次，等LED 指示燈點亮後
按下需要對碼的遙控器按鍵，控制板LED 指示燈連續閃爍3次對碼成功

7、延遲20 秒學習方法：連續按7 次對碼按鍵，LED 指示燈伴隨閃爍7 次，等LED 指示燈點亮後
按下需要對碼的遙控器按鍵，控制板LED 指示燈連續閃爍3次對碼成功

學習方式簡單，遙控可以學習多重模式，可以每個按鍵對應一個控制模式

例如，這個按鍵學習點動模式，另外一個按鍵可以學習延時10秒等，支援多達40個按鍵模式
