◎ INA240 元件是一種電壓輸出、電流偵測放大器，具有增強型PWM 抑制功能，可在獨立於電源電壓的 -4V 至 80V 寬共模電壓範圍內偵測分流器電阻上的壓降。負共模電壓允許裝置的工作電壓低於接地電壓，從而適應典型螺線管應用的反激週期低功耗是一個關鍵問題

◎ 增強型 PWM 抑制功能可為使用脈寬調變 (PWM) 訊號的系統 ( 例如馬達驅動和螺線管控制系統 ) 中較大的共模瞬變 ( AV/∆t ) 提供高水準的抑制。憑藉此功能，可精確測量電流，而不會使輸出電壓產生較大的瞬變及相應的恢復紋波

◎ 應用範圍：適用於馬達控制、電源管理、螺線管和閥門控制、煞車控制、壓力調節器等
◎ 模組類型：高/低側、雙向、零漂移電流偵測放大器、PWM 抑制功能
◎ 晶片型號：INA240A2
◎ 寬共模電壓範圍：-4V 至 80V
◎ 固定增益：A2（50V/V）
◎ 供電範圍：3.0V-5.0V
◎ 電流檢測範圍：由取樣電阻，增益和供電決定
◎ 共模抑制比：132dB 直流/93dB 交流（50kHz）

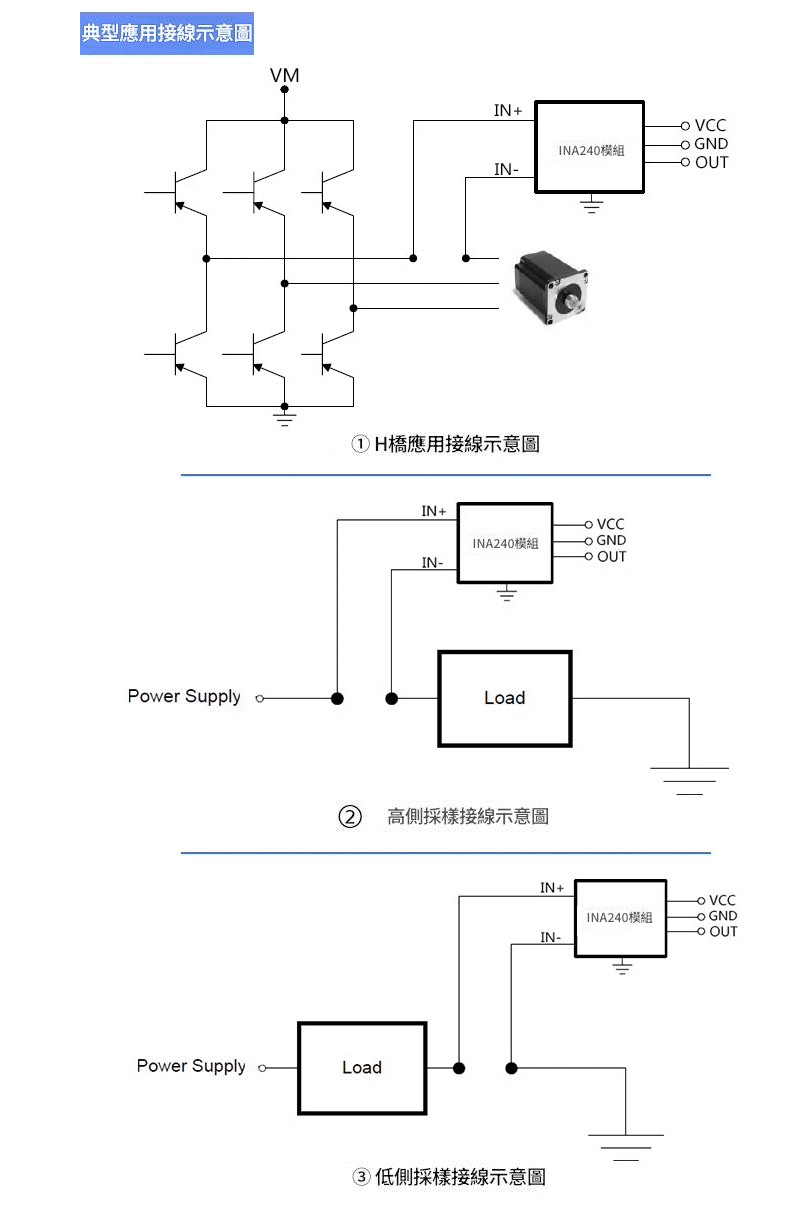

◎ 採樣方式：高/低側均可,與接線方式有關

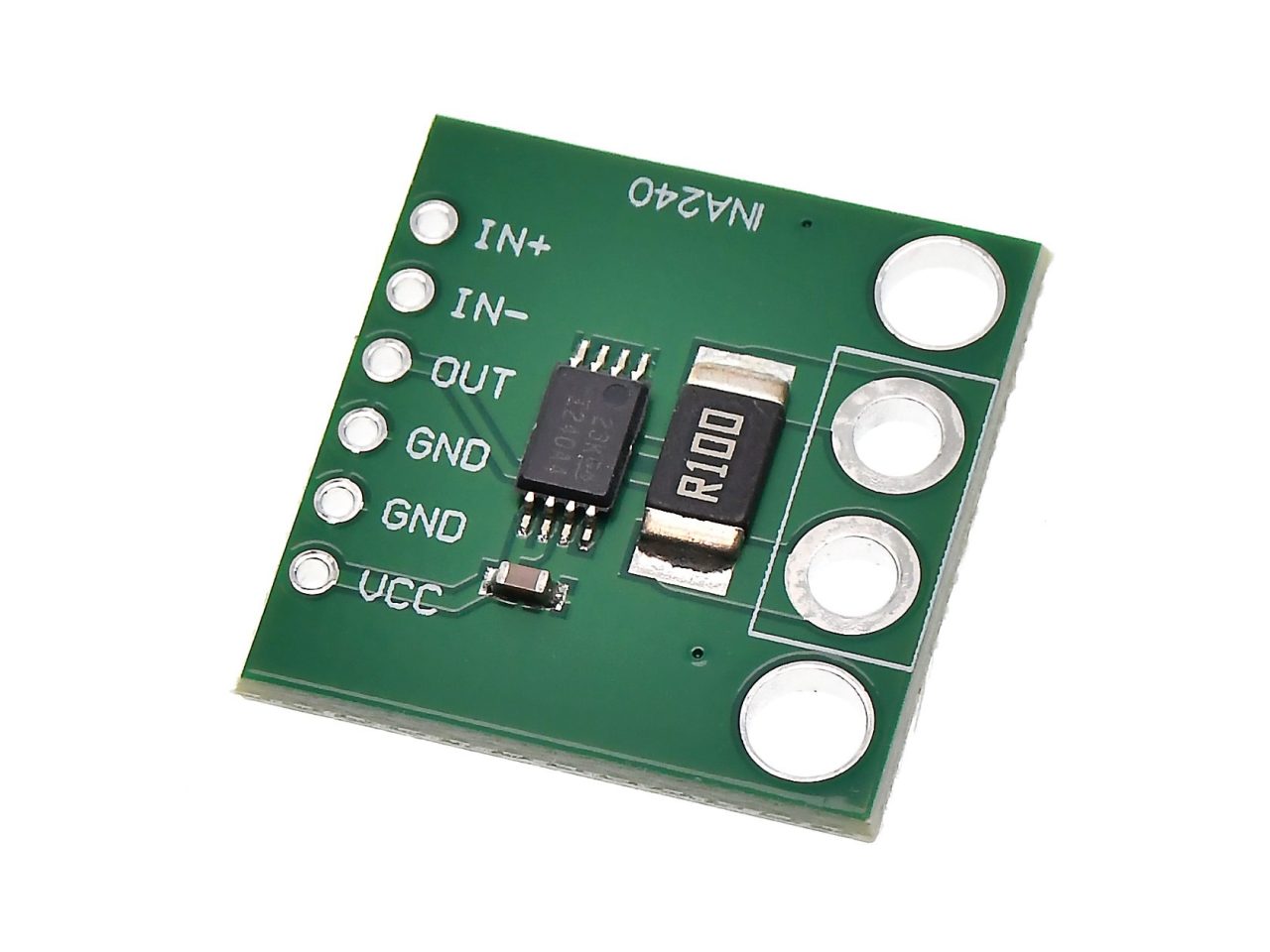

◎ 取樣電阻：2512-0.1R 也可自行配置
◎ 使用環境溫度：−25°C < TA < 85°C

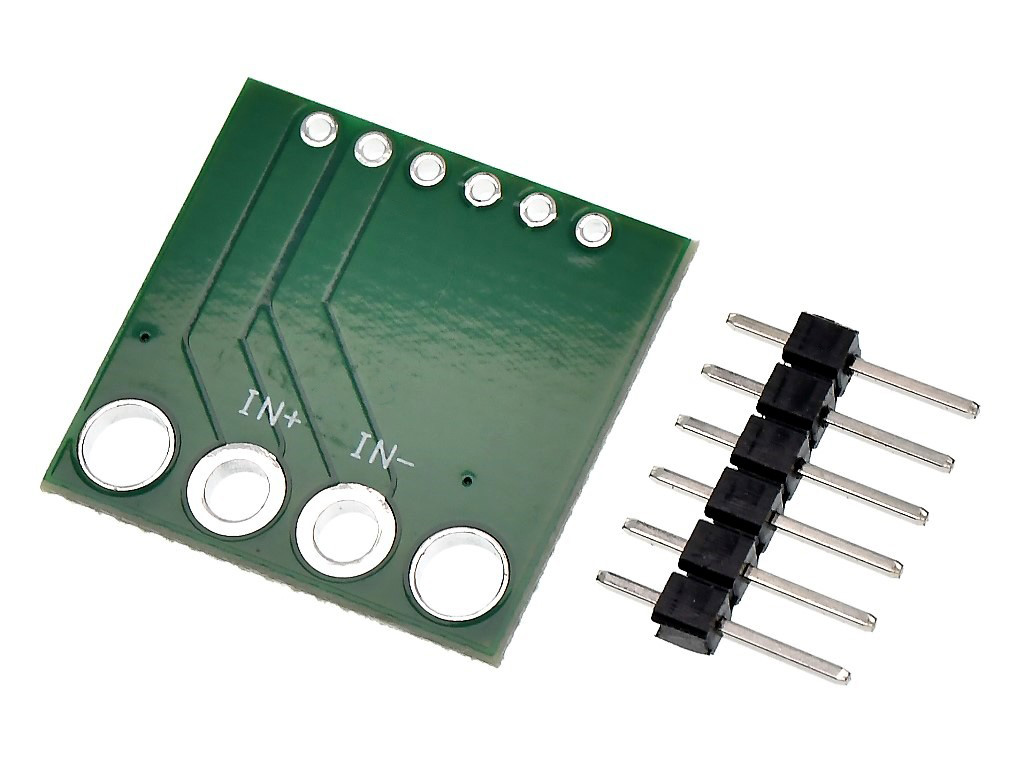

◎ 腳位 1：IN+ / IN- 、採樣輸入端

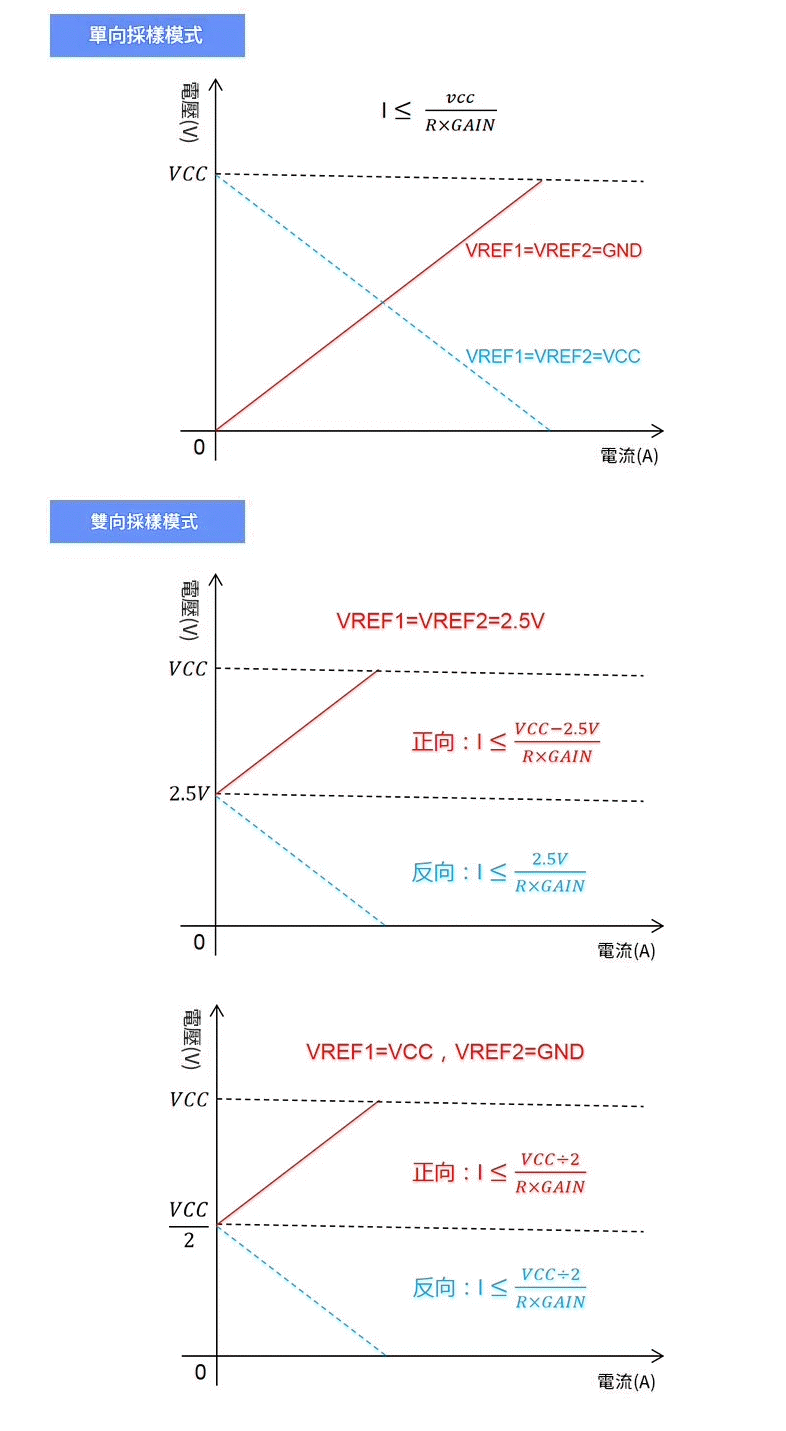

◎ 腳位 2：VREF1 、 基準電壓1、內部已接GND、接口無引出
◎ 腳位 3：VREF2 、 基準電壓2、內部已接VCC、接口無引出
◎ 腳位 4：VCC / GND 、 電源輸入端、可支援3-5V供電
◎ 腳位 5：OUT 、 訊號輸出、模擬電壓輸出
◎ 注意事項：模組並非隔離取樣，因此驅動電路必須與模組必須共地
