◎ TPS61023 高效率同步升壓晶片設計，專為單節鋰電池或兩節鹼性電池應用而生。其核心優勢在於極寬的輸入電壓範圍，即便在電池電量較低的情況下，仍能穩定轉換為 5V 輸出，確保後端設備正常運作。相較於傳統非同步升壓模組，TPS61023 具備更高的轉換效率，能顯著延長行動裝置的待機時間，並將發熱量降至最低。應用場景廣泛，包含單節鋰電池轉 5V 供電給 Arduino / 樹莓派、物聯網 (IoT) 感測器節點、穿戴式裝置以及各類手持式電子產品，是開發低功耗、小體積產品的理想電源管理解決方案

◎ 核心晶片：TPS61023 同步升壓轉換器
◎ 輸入電壓 (Vin)：0.5V ~ 5.5V (啟動電壓需大於 1.8V)
◎ 輸出電壓 (Vout)：固定 5V
◎ 輸出電流：最大可達 3A (依輸入電壓而定)
◎ 切換頻率：1MHz
◎ 靜態電流：超低耗電，具備節能模式
◎ 特點：內建功率 MOSFET、具備短路保護與過溫保護功能

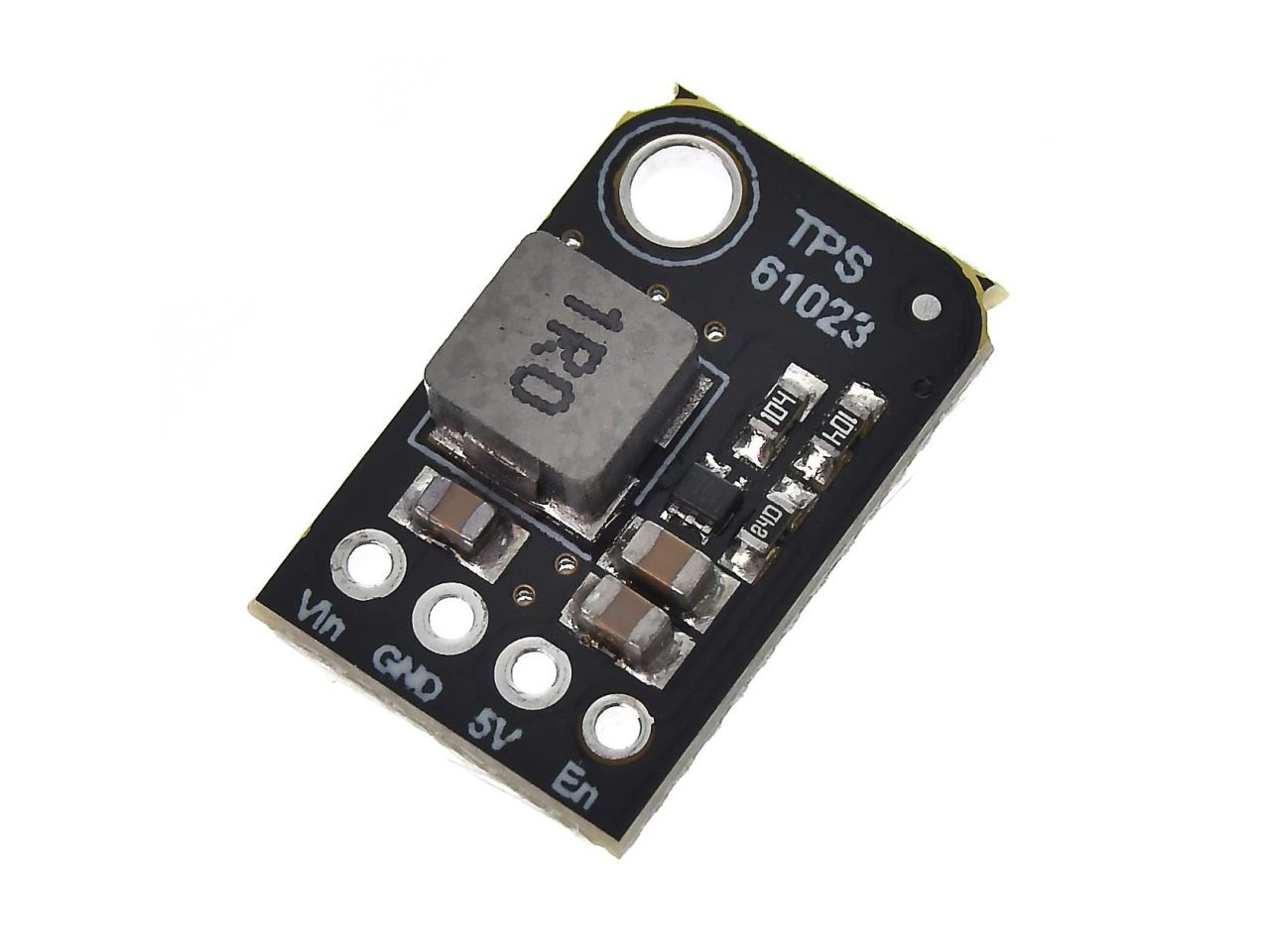

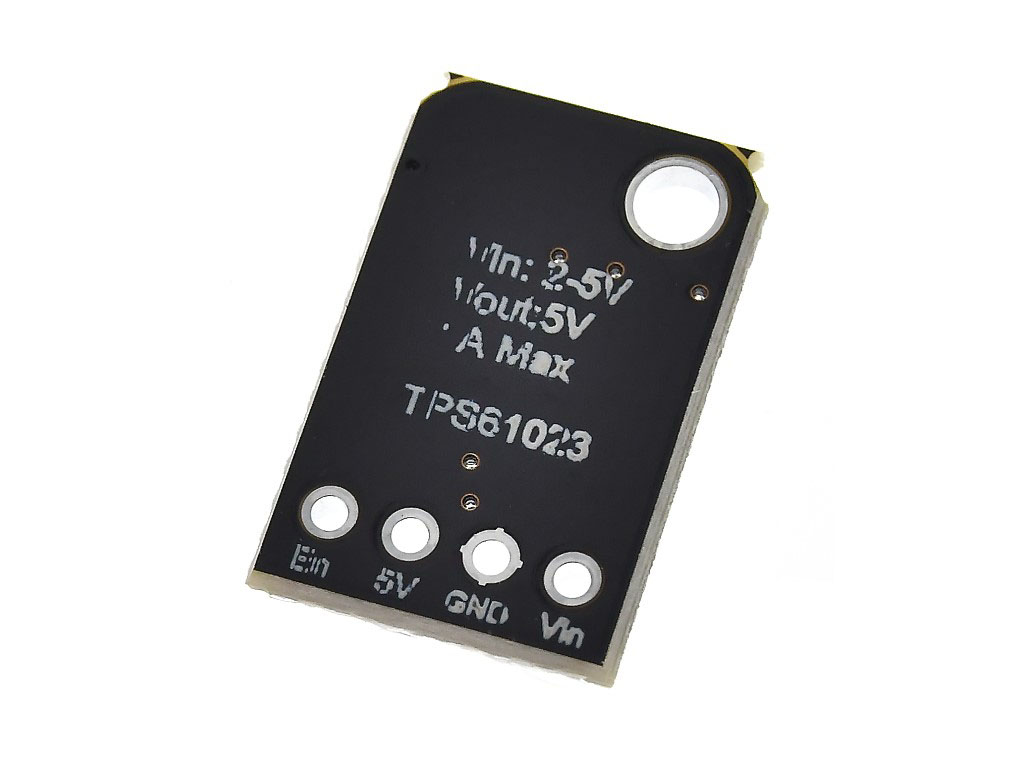

◎ 介面定義：
　　Vin：電源輸入正極
　　GND：共用接地端
　　5V：升壓電源輸出端
　　En：致能控制腳位 (Enable)

◎ 每當您需要大量 5V 電源時，這個小板就會派上用場。它的大小與線性穩壓器相當，但它實際上是一個迷你升壓器
◎ 在一側輸入 DC2-5V，在另一側獲得 5V、高達 1A 的電源。適合使用 2 顆或 3 顆鹼性電池或單顆鋰電池的電池供電項目
◎ 此升壓器使用 TI 的非常小但熱效率高的晶片TPS61023。該晶片幾乎整合了所有功能，包括雙 3A MOSFET 開關
◎ 請注意，開關不會告訴您最大輸出，請參考下表

◎ 反饋電阻器設定為提供 5.2V 輸出，該輸出略高於 5V，這有助於解決電纜上的壓力降。使用桌上型電源和電子負載對輸入 / 輸出電流和最大消耗進行了一些測量：
　　輸入 DC2V 時，5V 時的最大電流輸出為 300mA (啟動升壓器的最小輸入電壓)
　　輸入 DC2.5V 時，5V 時的最大電流輸出為 500mA (兩個 NiMH 充電電池)
　　在 DC3V 輸入時，5V 時的最大電流輸出為 800mA (兩個鹼性電池或一個接近耗盡的 LiPo)
　　輸入 DC3.5V 時，5V 時的最大電流輸出為 1100mA (這是 LiPoly 額定電壓)
　　在 DC4V 輸入時，5V 時的最大電流輸出為 1400mA (3 NiMH,或新的LiPoly)

◎ 使用帶有升壓器的鋰聚合物或鋰離子電池，標稱電壓為 3.7V。以下是該電壓下的效率：
　　5.2V 100mA 輸出需要 3.7V 時 160mA 輸入(88%)
　　5.2V 250mA 輸出需要 3.7V 時 400mA 輸入(88%)
　　5.2V 500mA 輸出需要 3.7V 時 800mA 輸入(88%)
　　5.2V 1000mA 輸出需要 3.7V 時 1800mA 輸入(78%)

◎ 正如您所看到，當較低電流約為 500mA 或更低時，您的嗡嗡聲將達到約 88%。你可以得到 1A，但你的效率會下降一點到 78%

◎ 一個完全組裝好的分線器，其中包含 TPS61023 和組件以及一小部分接頭連接器。在 IN 和接地引腳上提供 3-5V 電壓。然後 OUT 腳上將有5V電壓。啟用引腳可以拉低以禁用輸出,這是「真正的斷開」，因此輸出將完全斷電

◎ 輸入電壓範圍：0.5V 至5.5V
◎ 1.8V 最小啟動輸入電壓
◎ 兩個47m (LS) / 68mΩ (HS) MOSFET
◎ 3.7A 谷值開關電流限制
◎ VIN > 1.5 V 時的開關頻率為 1MHz, VIN <1V時的開關頻率為 0.5MHz
◎ Vin 和 SW 的典型關斷電流為 0.1µA
◎ -40℃ 至 125℃ 範圍內的參考電壓精度為 ±2.5%
◎ 輕載時自動 PFM 運轉模式
◎ VIN > VOUT 時的直通模式
◎ 關機時輸入輸出真正斷開
◎ 輸出過壓和熱關斷保護
◎ 輸出短路保護
