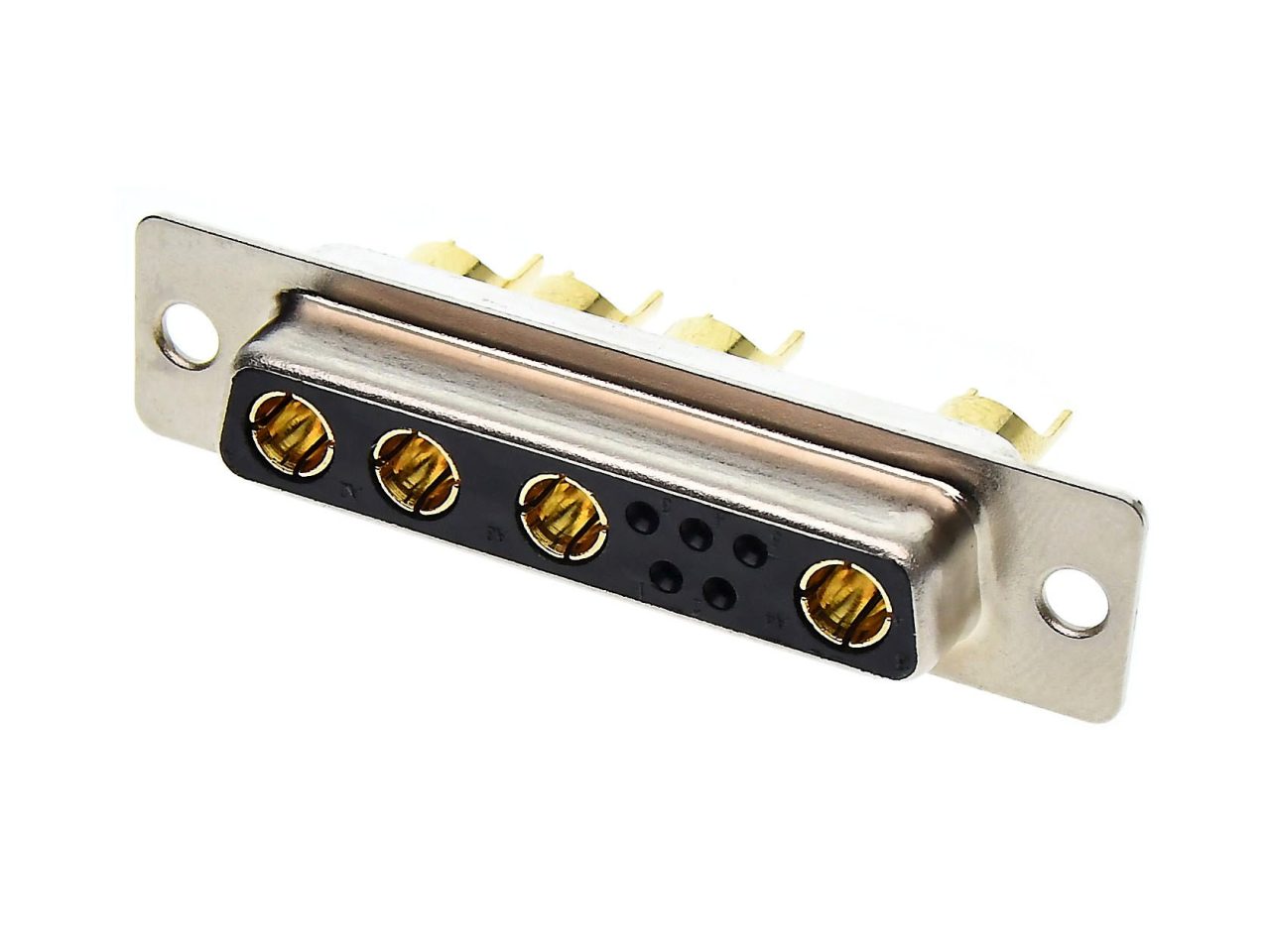

DB9W4-40S

9W4 40A大電流純銅鍍金D型焊線母頭

廣華頁碼 9528633

x 1PCS

含稅 $ 230.

star_rate star_rate
star_rate star_rate
star_rate star_rate
star_rate star_rate
star_rate star_rate

量價優惠請詢價

尺寸 : 53(L) x 22(W) x 12.5(H)mm /含腳位

lightbulb 快速了解產品優勢

help 這款 9W4 40A 大電流 D-SUB 母頭最適合應用在哪些高負載的工程環境中？

此連接器專為需要「電力與訊號混合傳輸」的嚴苛環境設計，如科研設備、航空電子及醫療儀器。其 40A 的重載大電流特性，能有效解決工業自動化設備中，高功率電源供給與精密訊號同步傳輸的佈線空間限制。

help 哪些產業的系統整合商或機電開發團隊，應優先考慮採購這類 9W4 混合型接頭？

適合從事通訊基站建設、工業電腦組裝（IPC）或航空電子系統研發的專業團隊。特別是對於需要在單一介面內整合 4 組大電流動力線與 5 組信號線的 SI 系統整合商，本產品能顯著簡化機櫃後端複雜的接線結構。

help 除了 40A 大電流傳輸，DB9W4-40S 在材質結構上有哪些確保接觸穩定的核心優勢？

核心特色在於插針採用整根純銅柱加工而成，並施以 3U 厚度鍍金處理，大幅增強抗氧化能力。搭配 PBT+30% 玻璃纖維的耐熱阻燃膠芯與多層防腐電鍍外殼，即使在 500V 耐壓與高溫插拔頻繁的條件下，仍能保持 10mΩ 以下的極低接觸阻抗。

以上內容為 AI 生成

help 你也有這些疑問嗎？

這款 9W4 接頭的 40A 大電流端子，建議搭配多粗的線材焊接？
母頭插針標榜鍍金 3U 厚度，對於頻繁插拔的耐用度表現如何？
這款混裝連接器除了 4 個電源腳位，旁邊的 5 Pin 信號腳位耐電流是多少？

商品規格

◎ 產品用途：科研設備、電腦、通訊、醫療設備、線纜、航空等
◎ 40A重載大電流接頭

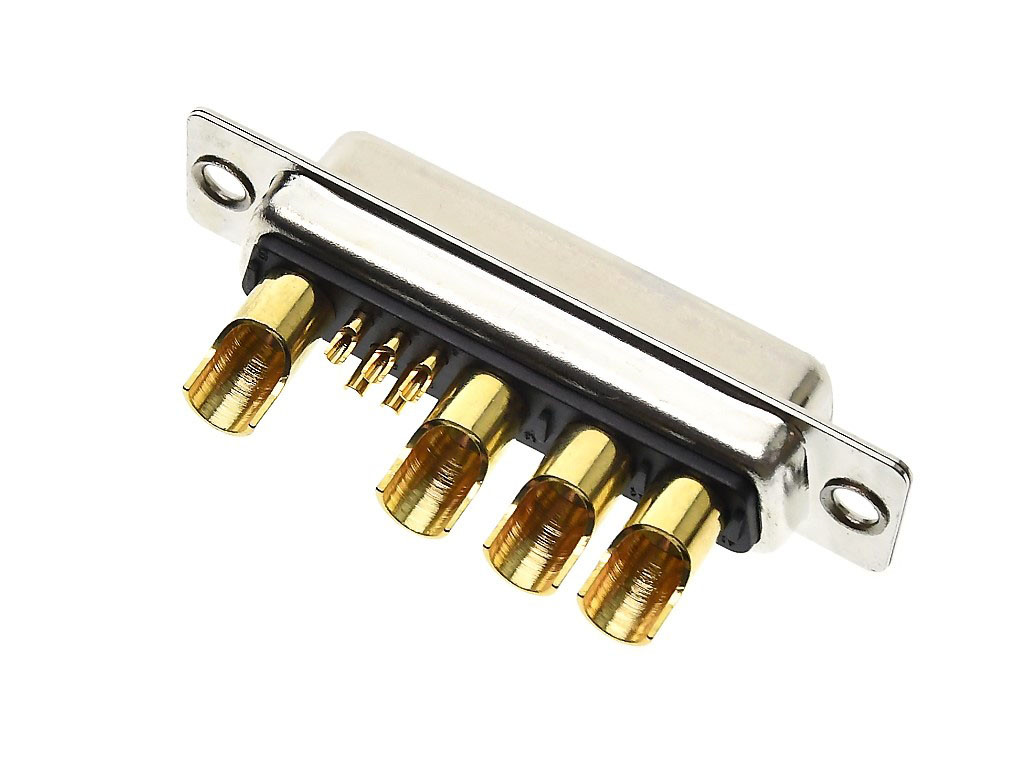

◎ 插針採用整根銅柱加工而成，大電流傳輸更穩定
◎ 純銅鍍金3U，插針表面鍍金，抗氧強化、接觸更穩定

◎ 接頭類型：9W4 D型焊線母頭 / 4P大電流 +5P信號
◎ 端子材質：純銅
◎ 端子電鍍：鍍金3U
◎ 耐電流：40A (粗腳部分)
◎ 耐電壓：500V
◎ 絕緣阻抗：2000MΩ
◎ 接觸阻抗：10mΩ
