MD-9

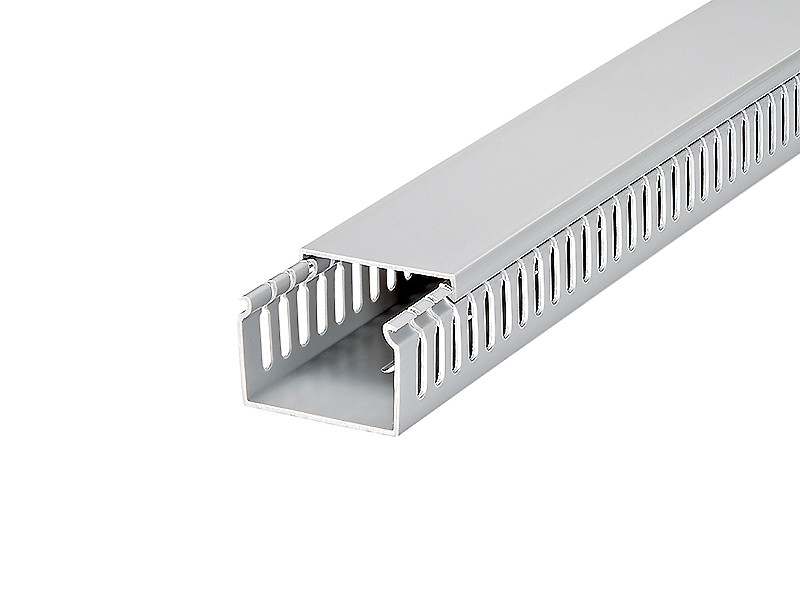

W120xH75mm絕緣配線槽(長1.7M,出線孔8mm)

Wiring Duct (Slotted)

廣華頁碼 6071169

x 8支

含稅 $ 詢價

star_rate star_rate
star_rate star_rate
star_rate star_rate
star_rate star_rate
star_rate star_rate

量價優惠請詢價

lightbulb 快速了解產品優勢

help 這款 MD-9 大尺寸絕緣配線槽最適合應用於哪些高密度的工業配線場景？

MD-9 配線槽寬達 120mm，擁有可容納約 280 至 380 條電線的大容量，特別適合應用於動力盤、高壓配線盤等需要整合大量線纜的工程。其兩側出線孔對齊設計，方便在鋸斷後進行多角度拼接，確保複雜盤面依然能保持美觀與整齊。

help 針對機電系統整合商(SI)與配線工程師，這款配線槽如何提升施工效率？

此產品專為 18mm 間距之端子盤設計，極具相容性。槽底與槽蓋接合面平滑，施工時不割傷手部及電線，能大幅提升組裝安全性。此外，槽蓋經特殊設計不易脫落，並可選配含膠型防滑蓋，增加與底座的緊固程度，減少後續維修的頻率。

help MD-9 絕緣配線槽在材質耐用性與保護電線方面具備哪些核心優勢？

本產品採用南亞優質 PVC 材質，耐溫達 85℃ 且具備優異的防火性能。其 8mm 出線孔徑設計，能提供穩定的電線分流空間；配合特殊結構的槽蓋設計，能有效保護內部電線免於外界壓力或脫落風險，是工業電控箱體內線路保護的高可靠選擇。

以上內容為 AI 生成

help 你也有這些疑問嗎？

這款配線槽的容納空間大約可以放多少條電線？
側邊出線孔的寬度是多少？適合多粗的線材穿過？
槽蓋裝上去後會很容易鬆脫嗎？有沒有加強固定的設計？

商品規格

◎ 特點：
　　1. 配線槽底座兩側出線孔互相對齊，鋸斷後可接成任意角度，能保持盤面美觀、整齊
　　2. 槽蓋經特殊設計，與配線槽底座組合後不易脫落，且接合面平滑，不割傷手及電線
　　3. UL 測試溫度 50℃

◎ 材質： UL 合格之南亞 PVC (灰色)，防火等級美規 94V-0 及歐規 M1，PVC 耐溫 85℃
◎ 構造：由槽底及槽蓋兩部份組成，槽底兩側設有出線孔
◎ 絕緣配線槽蓋可更換為含膠型防滑配線槽蓋；更換後能有效增加澀度及黏度，使線槽底座與上蓋密合，以增加蓋子的緊固程度
◎ 適用於動力盤、高壓盤之配線適用。可配合 18mm 間距之端子盤使用

◎ 產品類型：絕緣配線槽 (Wiring Duct - Slotted)
◎ 出線孔徑：8mm (含槽底及槽蓋)
◎ 電線容量：約 280～380pcs
◎ 產品尺寸：120mm(寬) x 75mm(高) x 1.7M(長)
◎ 產品為 8 支 / 一件

商品介紹

購買本產品，下單後請勿直接付款

本產品為超大材積，將視訂單數量、金額酌加收運費，費率依送貨地區不同而有異，下單後服務人員將會另外報價。

登入會員即可提問QA

商品須知

商品因拍攝條件不同顏色可能略有差異，實際依廠商出貨為主。
商品情境圖為使用場景示意用，請以規格內容物為準。
電子零組件同一產品可能有多家供應商，每家供應商的產品尺寸可能會有差異，廣華電子商城網站上的尺寸圖『僅供參考』，請勿於收到商品前就進行 LAYOUT 或開發。
產品產地不保證聲明：各廠牌製造商其製造工廠可能分佈世界各地，即使相同產品不同批號產地也可能有異，本網站上所示之產地為我司第一批進貨時產品，但不保證後續進貨產品之產地，以原廠供貨為準。
