BL616 晶片的多通訊協議整合特性,最適合應用於哪些複雜的物聯網開發場景?
BL616 整合了 Wi-Fi 6、藍牙 5.3 與 Zigbee/Thread 三種通訊標準,非常適合用於智慧家庭網關、工業感測網路與車載配件系統。其具備的 TWT 目標喚醒技術能大幅延長電池壽命,解決戶外或手持設備頻繁充電的施工痛點。
help
哪些產業的系統整合商 (SI) 或機電研發團隊最需要採購這款 BL616 組合晶片?
最適合專注於智慧家庭自動化、穿戴式影音設備以及工業 4.0 監控系統的研發團隊。由於其內建 32 位元 RISC-V CPU 並支援 TrustZone 安全架構,對於需要高安全性數據加密與邊緣運算的系統整合商是理想選擇。
help
BL616 在效能與功耗管理上具備哪些競爭對手難以企及的核心技術優勢?
該晶片採用 RISC-V 架構,最高主頻達 320MHz 並具備 DSP 運算能力。優勢在於其極致的電源管理,休眠功耗低於 1uA,且在 QFN40 封裝中整合了 USB 2.0 HS、多組 ADC/DAC 與硬體加密引擎,完美平衡了高效能與超低功耗需求。
- 這款晶片同時支援 WiFi 6 和 Zigbee,在開發智慧家庭閘道器時通訊會互相干擾嗎?
- 它的 RISC-V 核心最高頻率達 320MHz,處理影音串流傳輸時的效能足夠流暢嗎?
- 如果我的裝置需要極致省電,這款晶片的休眠與掉電睡眠模式具體如何切換與喚醒?
商品規格
◎ BL616 是一款高度整合的物聯網 (IoT) 單晶片解決方案,採用先進的 32-bit RISC-V 開源指令集架構,兼具高效能運算與超低功耗優勢。本產品最大特色在於其強大的無線連網能力,同時支援最新一代 Wi-Fi 6、藍牙 (BT/BLE) 以及 802.15.4 通訊協定,非常適合需要跨標準整合的智慧家庭與工控環境
◎ 在硬體設計上,BL616 整合了豐富的外設介面如 USB 2.0、SDIO 與各類序列通訊,並內建硬體加密引擎以確保物聯網設備的數據安全。應用場景廣泛涵蓋智慧感測器、車載系統配件、影音串流傳輸以及各類需要高速連網與低延遲反應的穿戴式與手持設備,是開發者在平衡成本、功耗與無線性能時的優質選擇
◎ BL616 是一款適用於超低功耗應用的 Wi-Fi 6 + 藍牙5.3 + 802.15.4(Zigbee/Thread) 組合晶片。主要包含無線和微控制器兩個子系統
◎ 無線子系統包含2.4G 無線電、Wi-Fi 802.11b/g/n/ax、BT/BLE 和 802.15.4 基頻/MAC 設計
◎ 微控制器子系統包含一個帶有浮點單元、DSP 單元、高速緩存和記憶體的低功耗 32 位元 RISC-V CPU,最高主頻可達 320M
◎ 晶片具有豐富的周邊接口,具體包括USB2.0、SDU、網路、SD/MMC(SDH)、SPI、UART、I2C、I2S、PWM、GPDAC、GPADC、ACOMP 等,可應用於多媒體領域和工業領域
◎ BL616 電源管理單元控制低功耗模式,支援 PDS(Power Down Sleep) 和 HBN(Hibernate) 兩種低功耗模式,支援多種喚醒來源以滿足不同的低功耗場景。 Sec Eng 模組支援 AES / SHA / PKA / TRNG 等功能,支援鏡像加密和簽章啟動,滿足物聯網領域的各種安全應用需求。 BL616 共有 19 個GPIO

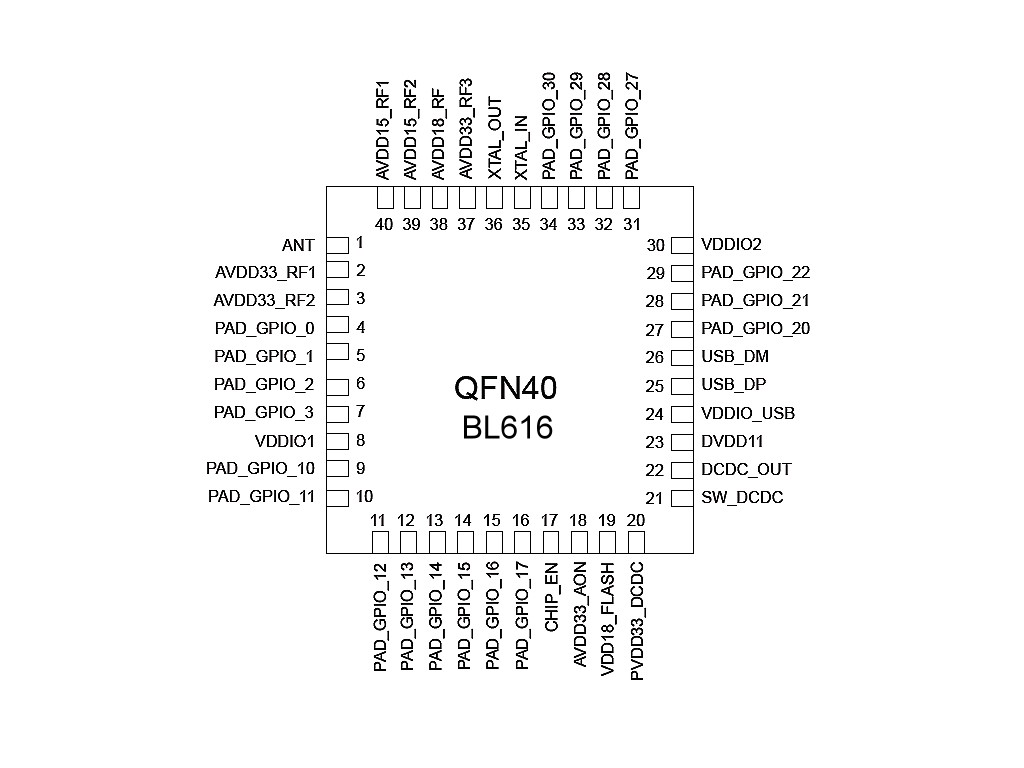

◎ 封裝類型:40 pin QFN (BL616)
◎ 基於 RISC-V 架構的 32-bit CPU 超低功耗應用的 Wi-Fi 6 + 藍牙5.x + Zigbee 組合晶片
◎ 支援 RISC-V 32/16 位元混編指令集,包含 64 個外部中斷來源,有 4 個 bits 可以用來設定中斷優先權
◎ 無線
2.4 GHz 射頻收發器
Wi-Fi 6 (IEEE 802.11 b/g/n/ax)
藍牙® 5.3 雙模(BT+BLE)
IEEE 802.15.4(Zigbee/Thread)
支援 BLE 的 Wi-Fi 快速連接
Wi-Fi / 藍牙 / 802.15.4 共存
Wi-Fi 安全WPS / WEP / WPA / WPA2 / WPA3
Wi-Fi 20/40MHz 頻寬,1T1R,高達229.4 Mbps
支援 LDPC、STBC、Beamformee、DL/UL OFDMA、MU-MIMO、TWT(目標喚醒時間)、SR(空分複用)、DCM(雙載波調變)、ER(擴展範圍)
支援聚合(AMPDU、AMSDU)、立即區塊確認、分片和碎片整理
支援RX 分集
支援IEEE 802.11e QoS WMM(Wi-Fi 多媒體)、IEEE 802.11w PMF(管理幀保護)
STA、SoftAP、STA+SoftAP 和 sniffer 模式
多雲連接
整合式射頻 balun、PA/LNA
支援外部 PA/LNA
◎ 微控制器子系統
附 FPU 和 DSP 的 32 位元 RISC-V CPU
一級快取
RTC 定時器最長計數週期為1 年
2 個 32 位元通用定時器
4 個 DMA 頻道
動態頻率可配置為 1MHz 至 320MHz
JTAG 開發支援
支援 NOR FLASH XIP
◎ Memory
532KB SRAM1
128KB ROM
4Kb eFuse
◎ 安全
安全啟動; 安全偵錯
XIP On-The-Fly AES 解密(OTFAD)
支援 TrustZone
AES-CBC / CCM / GCM / XTS 模式
MD5、SHA-1 / 224 / 256 / 384 / 512
TRNG(真隨機數產生器)
用於 RSA/ECC 的 PKA(公鑰加速器)
◎ 週邊
USB 2.0 HS OTG (High-Speed 480MHz)
SDIO 2.0 從機
SD 卡接口
2 個 UART(支援5V IO)
2 個 I2C ,支援主機模式
SPI 主/從
I2S 主/從
1 個PWM 控制器(具有互補輸出的4 個通道)
12-bit~16-bit 一般ADC
12-bit 通用 DAC
通用類比比較器 (ACOMP)
可設定的 19 個 GPIO
◎ 功耗模式(超低功耗模式)
關閉; 休眠(<1uA)
掉電睡眠(靈活)
◎ 時鐘
支援 XTAL 24 / 26 / 32 / 38.4 / 40MHz
支援 XTAL 32.768KHz
內部 RC 32KHz / 32MHz 振盪器
內部 System / Audio PLL
